L’acrotère est un élément technique central des constructions contemporaines à toit plat. Ce muret périphérique, situé en bordure de toiture-terrasse, fait le lien entre la couverture et la façade. Trop souvent réduit à une simple finition visuelle, il joue pourtant un rôle déterminant dans la protection contre les infiltrations et la durabilité structurelle d’un bâtiment.
Comprendre sa conception, sa hauteur et ses contraintes d’étanchéité s’avère indispensable pour réussir un projet de construction ou de rénovation de toiture plate, tout en respectant les exigences de mise en œuvre.
Qu’est-ce qu’un acrotère ?

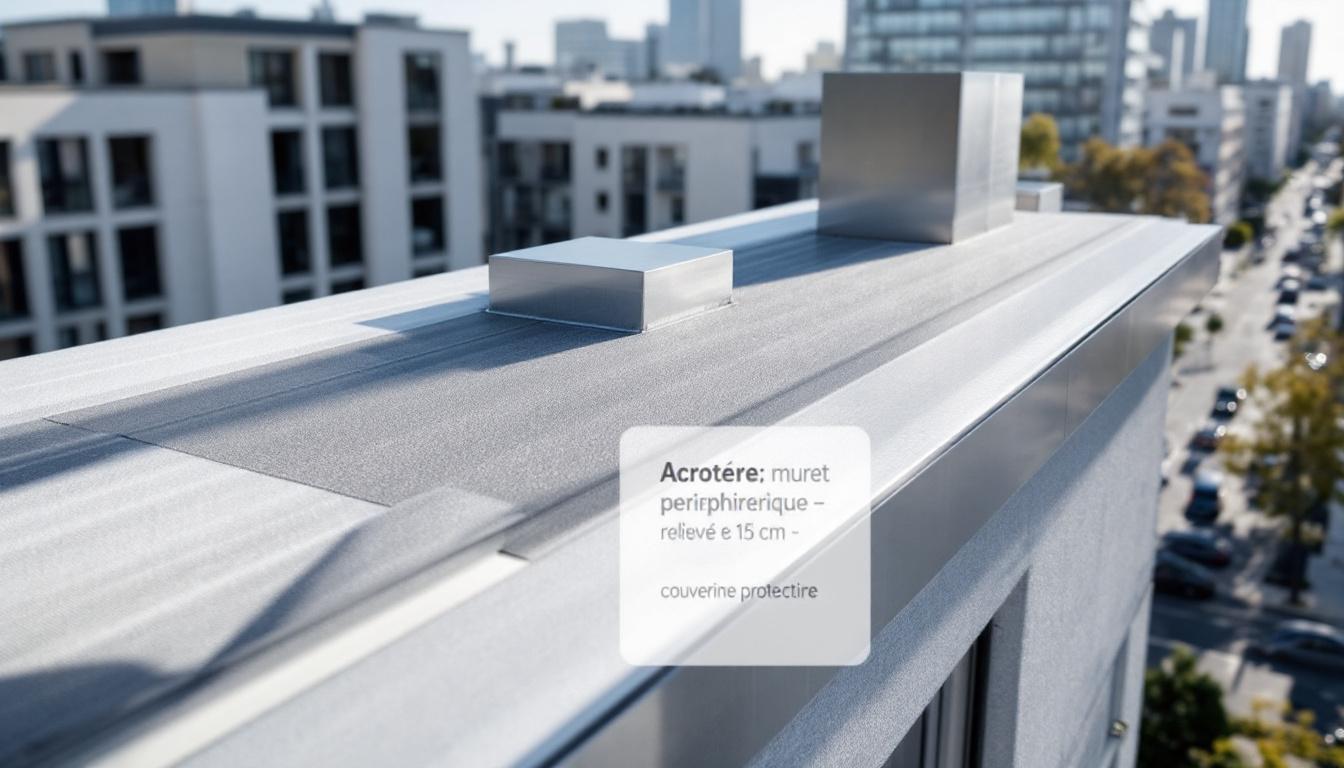

Dans le vocabulaire du bâtiment moderne, un acrotère désigne un petit muret vertical en maçonnerie ou en béton armé, situé en périphérie d’un toit-terrasse ou d’une toiture plate. Ce dispositif prolonge verticalement le mur de façade au-dessus du niveau de la toiture.
La fonction principale de l’acrotère moderne est technique. Il sert de support vertical pour la pose du relevé d’étanchéité. Sur un toit plat, la jonction à angle droit entre la dalle horizontale et le mur vertical est une zone critique pour les infiltrations d’eau. Faire remonter la membrane d’étanchéité verticalement contre ce muret permet de créer une barrière étanche et continue.
En dehors de son rôle d’étanchéité, ce muret périphérique protège la tête du bardage ou de l’enduit de façade. Il empêche également l’eau de pluie de ruisseler directement le long des murs extérieurs, limitant ainsi l’encrassement et la dégradation des finitions de façade.
Origines de l’acrotère en architecture
Le terme « acrotère » tire son origine du grec ancien akrôtêrion, qui signifie littéralement « partie supérieure » ou « extrémité ». Dans l’architecture romaine et grecque antique, ce mot désignait un socle ou un piédestal disposé au sommet ou aux angles d’un fronton, sur lequel étaient placées des sculptures.
Ces socles étaient spécifiquement conçus pour recevoir des ornements sculptés, des statues de divinités, des vases ou des éléments décoratifs en terre cuite ou en marbre. Au fil des siècles, le terme s’est également appliqué à ces ornements eux-mêmes.
L’évolution architecturale a transformé cet élément purement décoratif en un composant utilitaire. Si Émile Zola l’évoquait encore dans ses romans comme un support de statues monumentales ou de lucarnes sur des tourelles, l’architecture moderne l’a dépouillé de ses ornements. Aujourd’hui, l’acrotère s’est débarrassé des sculptures antiques pour devenir le garde-fou technique des toits plats industriels et résidentiels, mariant l’esthétique épurée des lignes horizontales à des fonctions techniques strictes.
Acrotère, parapet et garde-corps
Il existe parfois une confusion entre les termes acrotère, parapet et garde-corps. Bien que ces éléments partagent la même situation géographique en périphérie de toiture, leurs définitions et leurs objectifs techniques diffèrent sensiblement.
Le parapet est historiquement un muret de hauteur moyenne destiné à prévenir les chutes ou à servir de protection défensive. En architecture moderne, il s’apparente souvent à un acrotère haut ou à un prolongement de la façade destiné à masquer la vue d’équipements techniques installés sur le toit.
Le garde-corps est un équipement de sécurité, régi par des normes spécifiques. Sa fonction unique est de prévenir la chute de personnes depuis un plateau de toiture accessible. Contrairement à l’acrotère, il n’a pas pour rôle de soutenir des relevés d’étanchéité.
- Toiture inaccessible : Un acrotère de faible hauteur suffit pour fixer le relevé d’étanchéité et protéger la toiture.
- Toiture accessible : L’acrotère doit être complété par un garde-corps conforme aux normes de sécurité, fixé sur sa surface intérieure ou sur son sommet, afin d’atteindre la hauteur réglementaire de protection.
Caractéristiques techniques de l’acrotère
La construction d’un acrotère exige des dimensions précises et des matériaux adaptés pour résister aux sollicitations climatiques et mécaniques. La structure du muret peut être constituée de béton armé coulé sur place, de blocs de béton (parpaings), de briques ou de profils métalliques.
Le choix du matériau influe sur la mise en œuvre et le traitement thermique du bâtiment. Le béton armé offre une excellente solidité structurelle et une pose facilitée pour les garde-corps, mais il favorise la création de ponts thermiques si l’isolation extérieure n’est pas continue.
Voici les exigences de dimensionnement généralement observées :
| Caractéristique technique | Valeur standard recommandée |
|---|---|
| Hauteur minimale du relevé | Supérieure au revêtement fini pour assurer l’étanchéité |
| Épaisseur minimale du muret | Adaptée au matériau de maçonnerie traditionnelle |
| Débordement de la couvertine | Ajusté pour déborder au-delà du nu de la façade |
| Pente minimale de la couvertine | Orientée vers l’intérieur de la toiture-terrasse |
La hauteur de l’acrotère dépend de l’usage de la toiture et de l’épaisseur de l’isolant thermique mis en place sur la dalle. Si l’on applique une isolation thermique importante, la hauteur brute du muret doit être augmentée pour que le relevé d’étanchéité final dépasse toujours le niveau fini du toit plat.
Étanchéité et normes DTU
L’étanchéité de l’acrotère est encadrée en France par les règles de l’art, notamment le DTU 20.12 (conception du gros œuvre en maçonnerie pour les toitures-terrasses) et les DTU de la série 43 (travaux d’étanchéité des toitures). Ces textes définissent les exigences pour les supports, la hauteur des relevés et les raccordements.

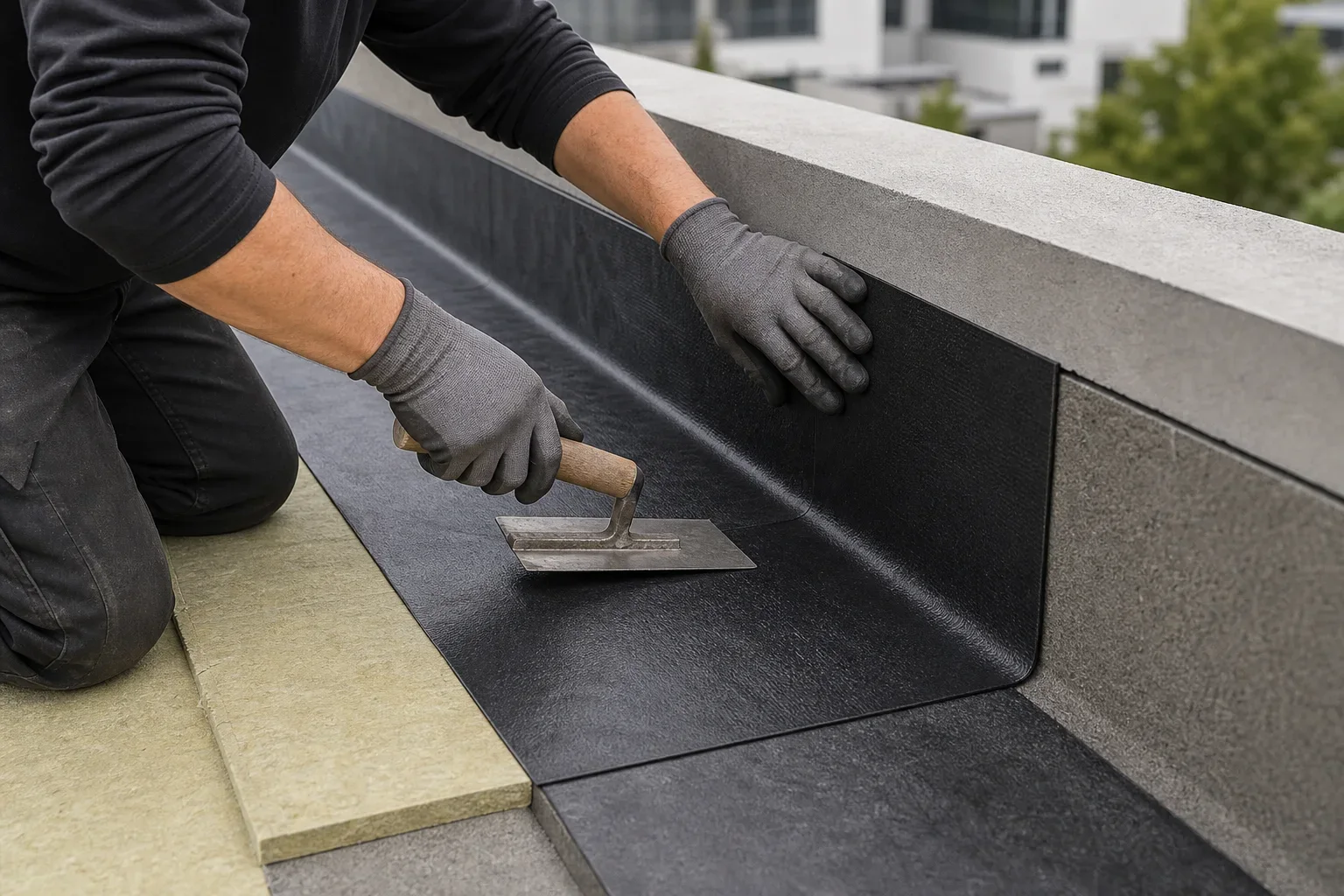

Le relevé d’étanchéité est la partie de la membrane qui remonte verticalement sur l’acrotère. Pour assurer cette étanchéité, plusieurs techniques sont envisageables :
1. Membranes bitumineuses : Posées par soudure à la flamme ou par collage à chaud, elles constituent une solution traditionnelle robuste. Elles nécessitent l’application d’un enduit d’imprégnation à froid sur le support en béton avant la pose.
2. Membranes synthétiques (EPDM, PVC, TPO) : Très appréciées pour leur souplesse et leur durabilité, elles permettent de limiter les joints grâce à de grandes largeurs de lés. L’EPDM s’avère particulièrement résistant aux rayons UV.
3. Systèmes d’Étanchéité Liquide (SEL) : À base de résines polyuréthanes ou acryliques, cette méthode est préconisée pour les configurations complexes, car elle épouse parfaitement les contours sans nécessiter de soudures.
Quel que soit le procédé choisi, la pose doit intégrer un angle adouci en pied de relevé (généralement obtenu à l’aide d’un profilé d’angle ou d’un chanfrein) pour éviter la pliure excessive et la fatigue mécanique de la membrane.
Traitement des ponts thermiques
L’acrotère est une source majeure de déperditions de chaleur s’il n’est pas isolé correctement. En effet, ce muret en béton ou en maçonnerie crée une discontinuité dans l’enveloppe isolante du bâtiment. La chaleur s’échappe alors par la dalle de toiture vers le muret extérieur non isolé, provoquant un pont thermique.
Pour remédier à ce problème, les professionnels de la construction recommandent d’isoler l’acrotère sur ses trois faces exposées : sa face intérieure (côté toiture), sa face supérieure (sous la couvertine) et sa face extérieure (en continuité avec l’isolation thermique par l’extérieur – ITE de la façade).
Cette isolation continue, souvent réalisée à l’aide de panneaux isolants rigides en polyuréthane (PIR) ou en laine minérale haute densité, prévient le refroidissement de la dalle intérieure. Elle limite également les risques de condensation et d’apparition de moisissures dans les angles supérieurs des plafonds des pièces de vie situées juste en dessous de la toiture-terrasse.
Fixer un garde-corps sur acrotère
Lorsque la toiture-terrasse est accessible, la pose d’un garde-corps de sécurité devient obligatoire. Le muret d’acrotère sert de support privilégié pour l’ancrage de ces garde-fous, mais l’opération requiert une grande rigueur pour ne pas endommager l’étanchéité. Vous pouvez vous orienter vers des équipements spécifiques tels qu’un garde-fou muret.
Il existe deux méthodes principales de fixation :
- La pose sur acrotère en applique (pose à l’anglaise) : Les platines de fixation du garde-corps sont ancrées sur la face verticale extérieure de l’acrotère. Cette technique présente l’avantage de ne pas interférer avec la membrane d’étanchéité située du côté intérieur.
- La pose sur le sommet d’acrotère (pose à la française) : Les fixations traversent la couvertine pour s’ancrer dans le béton. Cette méthode impose l’usage de joints d’étanchéité spécifiques et de collerettes étanches autour des points d’ancrage pour bloquer toute infiltration d’eau de pluie au cœur du muret.
Dans tous les cas, l’utilisation d’ancrages inoxydables et le respect des couples de serrage préconisés par le fabricant garantissent la stabilité de la barrière sans fissurer le support en béton. Pour sécuriser vos espaces extérieurs, découvrez également notre gamme de garde-corps balcon inox sur mesure ou explorez les solutions de garde-corps extérieur inox sur mesure ainsi que nos options de garde corps verre terrasse.
Couvertines et finitions d’acrotère
La couvertine (ou chapeau d’acrotère) est l’élément métallique ou minéral qui recouvre le sommet du muret. Elle protège l’acrotère contre la pluie, la neige et les cycles de gel-dégel, tout en assurant une finition esthétique visible depuis le sol.
Les matériaux couramment mis en œuvre pour les couvertines incluent :
- L’aluminium thermolaqué : Offrant une excellente résistance à la corrosion, il est léger, disponible dans un large choix de teintes et s’assemble facilement par éclisses de jonction.
- Le zinc : Matériau traditionnel de couverture, il se patine avec le temps et assure une excellente longévité aux finitions.
- La pierre naturelle ou le béton préfabriqué : Souvent utilisés pour donner un aspect massif ou classique, ils nécessitent des joints d’étanchéité très soignés pour éviter les infiltrations entre les blocs.
Pour fonctionner correctement, la couvertine doit être posée avec une légère pente intérieure dirigée vers le toit-terrasse, évitant ainsi le ruissellement d’eau sale sur l’enduit de façade. Elle doit également comporter un débord extérieur muni d’un larmier (goutte d’eau) pour écarter l’eau de pluie des parois verticales.
Pathologies courantes et entretien
Le manque d’entretien ou une mauvaise mise en œuvre de l’acrotère peut provoquer des désordres majeurs. Parmi les pathologies les plus fréquentes, on note :
- Les infiltrations par les joints de couvertine : Si les joints de dilatation ou d’étanchéité de la couvertine se dégradent sous l’effet des variations de température, l’eau pénètre dans le muret d’acrotère, provoquant des fissures de gel et des coulures sur la façade.
- Le décollement du relevé d’étanchéité : Un support humide, mal préparé ou l’absence de bande de solin en tête de relevé peut entraîner le glissement ou le décollement de la membrane, créant une voie d’eau directe vers l’intérieur du bâtiment.
- Les fissures structurelles : L’absence de joints de dilatation sur de grandes longueurs de murets en béton peut mener à des fissures dues au retrait thermique du matériau.
Pour prévenir ces pathologies, une inspection visuelle annuelle est vivement conseillée. Elle permet de vérifier l’état des joints de couvertine, l’adhérence des relevés d’étanchéité et le bon écoulement des eaux pluviales vers les évacuations de toiture.
Exemples pratiques de mise en œuvre d’un acrotère
Pour illustrer la mise en œuvre d’un acrotère sur un bâtiment moderne, prenons deux configurations courantes de toitures-terrasses :
- Cas d’une toiture-terrasse inaccessible avec isolation inversée : Dans cette configuration, l’isolant thermique est posé au-dessus de la membrane d’étanchéité. L’acrotère en béton armé doit présenter une hauteur brute minimale permettant de dépasser le niveau fini du lestage (gravillons) d’au moins 150 mm. Le relevé d’étanchéité bitumineux est soudé sur la face intérieure de l’acrotère préalablement enduite d’un primaire d’accrochage, puis protégé en tête par un profilé métallique (bande de solin) fixé mécaniquement et étanchéifié par un cordon de mastic élastomère.
- Cas d’une toiture-terrasse accessible aux piétons : Ici, l’acrotère sert de support à un garde-corps en acier inoxydable. Pour éviter de percer la membrane d’étanchéité horizontale, on privilégie une pose à l’anglaise (en applique extérieure). Les platines du garde-corps sont ancrées dans le béton de l’acrotère à l’aide de chevilles chimiques en acier inoxydable, garantissant la sécurité des usagers sans créer de point de faiblesse dans le complexe d’étanchéité intérieur.
Limites techniques et contraintes de l’acrotère
Bien que l’acrotère soit indispensable sur de nombreuses toitures plates, il présente des limites structurelles et physiques qu’il convient de maîtriser lors de la conception :
- La surcharge structurelle : Un muret d’acrotère en béton armé représente un poids mort non négligeable en périphérie de la dalle de toiture. Pour les structures légères, notamment les bâtiments à ossature bois ou à charpente métallique, l’acrotère en béton est souvent exclu au profit d’acrotères à ossature bois ou d’éléments métalliques légers, qui demandent une attention encore plus accrue au niveau des liaisons d’étanchéité.
- L’exposition maximale aux intempéries : Situé au point le plus haut du bâtiment, l’acrotère subit de plein fouet les variations extrêmes de température, le gel, le vent et le rayonnement UV. Cette exposition accélère le vieillissement des matériaux de finition (peintures, enduits) et exige l’utilisation exclusive de matériaux de haute qualité pour les couvertines et les fixations.
Erreurs critiques à éviter lors de la construction
La réalisation d’un acrotère ne tolère aucune approximation. Voici les erreurs les plus fréquentes commises sur les chantiers :
- Négliger la pente de la couvertine : Poser une couvertine parfaitement plate ou, pire, inclinée vers l’extérieur du bâtiment est une erreur majeure. L’eau de pluie stagne ou ruisselle sur la façade, entraînant des traces noires d’encrassement et des infiltrations à long terme. La pente doit toujours être dirigée vers l’intérieur de la toiture.
- Omettre les joints de dilatation : Le béton et les couvertines métalliques se dilatent sous l’effet de la chaleur. L’absence de joints de dilatation sur les longs murets d’acrotère provoque inévitablement des fissures structurelles traversantes dans la maçonnerie ou le déboîtement des éléments de couvertine.
- Fixer des équipements directement à travers l’étanchéité : Percer le relevé d’étanchéité vertical pour fixer des pattes de support, des antennes ou des rails sans utiliser de collerettes d’étanchéité adaptées ou de résine de pontage est la cause la plus fréquente de sinistres sur les toits-terrasses.
La hauteur minimale d’un acrotère dépend des règles d’étanchéité applicables (notamment le DTU 20.12). En règle générale, le relevé d’étanchéité doit s’élever à une hauteur minimale de 150 mm au-dessus du niveau de la protection lourde ou du revêtement fini de la toiture-terrasse (comme le gravier ou les dalles sur plots) afin d’éviter tout franchissement par l’eau en cas de forte pluie.
Oui, il est tout à fait possible de réaliser un acrotère sur une construction en bois. Cependant, au lieu d’utiliser du béton armé ou de la maçonnerie traditionnelle, l’acrotère est conçu à l’aide d’une ossature en bois (montants et panneaux de contreventement) solidement ancrée à la structure porteuse. L’étanchéité est ensuite assurée par des membranes spécifiques, souvent de type EPDM.
Pour éliminer le pont thermique linéaire de l’acrotère, il faut réaliser une isolation thermique continue dite « en l’enveloppant ». Cela consiste à poser des panneaux isolants sur la face intérieure du muret (côté toiture), sur sa face supérieure (sous la couvertine) et à raccorder cette isolation à l’isolation thermique par l’extérieur (ITE) de la façade sur la face externe.
L’acrotère est un élément de gros œuvre maçonné ou structurel qui sert de support aux relevés d’étanchéité de la toiture-terrasse. Le garde-corps est un équipement de sécurité métallique ou vitré installé au-dessus ou contre l’acrotère pour empêcher la chute accidentelle de personnes lorsque la terrasse est accessible.
