Le choix du système de fondation détermine la pérennité et la sécurité de toute construction. Lorsque le terrain présente une faible capacité portante ou une hétérogénéité marquée, les fondations superficielles classiques comme les semelles filantes montrent parfois leurs limites. C’est à ce moment précis que la solution du radier de fondation intervient. Cette technique permet de répartir uniformément le poids de l’ouvrage sur une vaste surface de sol.
Qu’est-ce qu’une fondation sur radier ?
Le radier est une fondation superficielle qui se présente sous la forme d’une plateforme maçonnée continue en béton armé. Contrairement aux semelles filantes qui soutiennent uniquement les murs ou aux semelles isolées placées sous les poteaux, le radier couvre la totalité de l’emprise au sol du bâtiment.
Il fait office d’assise stable pour l’ensemble de la structure tout en servant de plancher bas pour le niveau inférieur. Son épaisseur varie généralement entre 20 et 35 centimètres selon les calculs de charge et la nature du sol.
Le principe fondamental du radier réside dans la répartition des charges. En sollicitant l’intégralité de la surface d’assise, il réduit la pression exercée sur le sol à chaque point de contact. Ce système fonctionne de manière inversée par rapport à une dalle ou à un dallage traditionnel : le radier joue le rôle d’une dalle portée inversée où la réaction du sol n’est pas linéaire et pousse vers le haut (ce qui donne lieu à des déformations en flexion), ce qui impose un ferraillage spécifique, notamment en partie supérieure entre les murs.
Pourquoi choisir le radier : Avantages et limites
La décision de mettre en œuvre un radier dépend de critères géologiques et architecturaux précis déterminés lors des premières phases d’ingénierie.
Les avantages principaux
- Sols de faible portance : Lorsque la couche superficielle du terrain est instable, argileuse ou de moins bonne qualité.
- Zone inondable : Dans les zones soumises à un risque de remontée du niveau de la nappe phréatique, le radier associé à un ouvrage de cuvelage étanche empêche la pénétration des eaux sous pression de la nappe extérieure.
- Charges lourdes ou rapprochées : Pour des constructions massives comme des piscines maçonnées (où le radier sert de dalle pour supporter le poids de la piscine) ou des bâtiments de type immeuble.
Les limites et préjugés à écarter
Contrairement aux idées reçues, le radier n’est pas une solution miracle applicable à tous les terrains sans distinction.
Le tassement reste le critère le plus défavorable pour un radier. Sur un sol de portance trop faible ou présentant de trop fortes disparités de couches, un système de fondations profondes par pieux et longrines sera requis. De plus, le radier n’est pas compatible avec un sol présentant une couche relativement raide au-dessus d’une couche déformable (alors que l’inverse est acceptable). L’absence d’étude béton armé préalable peut conduire à l’ouverture de fissures dans le radier, mais aussi à un tassement différentiel qui peut faire basculer la maison dans sa globalité.
Différences clés : Radier, dalle portée et dallage
Il est fréquent de confondre ces trois types d’ouvrages en béton. Pourtant, leurs rôles structurels et leurs dimensionnements sont très différents.
Le tableau suivant récapitule les caractéristiques de chaque solution :
| Caractéristique | Radier de fondation | Dalle portée | Dallage sur terre-plein |
|---|---|---|---|
| Fonction principale | Ouvrage de fondation structurel | Ouvrage de surface de plancher | Ouvrage de surface de plancher |
| Support principal | Porté directement par le sol | Porté par les fondations périphériques (le sol sert de coffrage bas au moment du coulage) | Porté directement par le sol |
| Liaison avec les murs | Lié aux murs qui reposent dessus | Solidarisée aux murs | Peut être solidarisé ou désolidarisé des murs |
| Épaisseur courante | Épaisseur plus importante (20 à 35 cm) | Épaisseur 12 à 15 cm | Épaisseur 12 à 15 cm |
| Densité d’armatures | Densité d’armatures importante | Densité d’armatures faible | Densité d’armatures faible |
Comment réaliser un radier étape par étape ?
La mise en œuvre d’un radier de fondation ne s’improvise pas et demande le respect rigoureux de la chaîne de calculs et de préparation.
Étape 1 : L’étude de sol et l’étude béton
Avant de débuter, une étude de sol par un bureau d’études spécialisé est indispensable. Elle s’appuie sur un essai pressiométrique (qui fournit l’épaisseur des couches, le module pressiométrique et le type de couche) pour appliquer la formule de Boussinesq et calculer le coefficient de raideur vertical du sol. À partir de ces données, le bureau d’études réalise une étude béton armé préalable qui précise l’épaisseur exacte du radier, la flèche, les tassements et le plan de ferraillage nécessaire.
Étape 2 : Le terrassement et la plateforme de substitution
Le terrassier commence par délimiter la surface et réaliser le terrassement. Il est nécessaire de purger la terre végétale et l’argile pour la mise hors-dessiccation et de mettre en place une plateforme de substitution constituée de matériaux insensibles à l’eau.
Pour assurer la mise hors gel du radier, des bêches périphériques peuvent être réalisées. Celles-ci ont un double rôle : assurer la mise hors gel et/ou la mise hors dessiccation, et apporter une meilleure rigidité. Cependant, si le radier est coulé sur une plateforme constituée de matériaux insensibles à l’eau, l’effet du gel est inexistant et les bêches périphériques ne sont pas impératives.
Étape 3 : Le béton de propreté et le coffrage
Un béton de propreté est coulé sur le fond de fouille pour offrir une surface propre. Le coffrage du radier est ensuite mis en place aux dimensions exactes de la structure.
Étape 4 : L’étanchéité et le ferraillage
Un film polyane est déployé sur l’ensemble de la surface du radier pour bloquer l’humidité. Un radier étant une fondation, il n’est pas possible de placer un isolant thermique en dessous ; celui-ci devra être disposé au-dessus du radier et recouvert par une chape. Les armatures de treillis soudé sont ensuite installées. Pour le calcul du radier sur le principe d’une plaque, il est essentiel que son épaisseur soit faible par rapport à ses autres dimensions afin de pouvoir négliger les efforts de cisaillement.
Étape 5 : Le coulage et la cure du béton

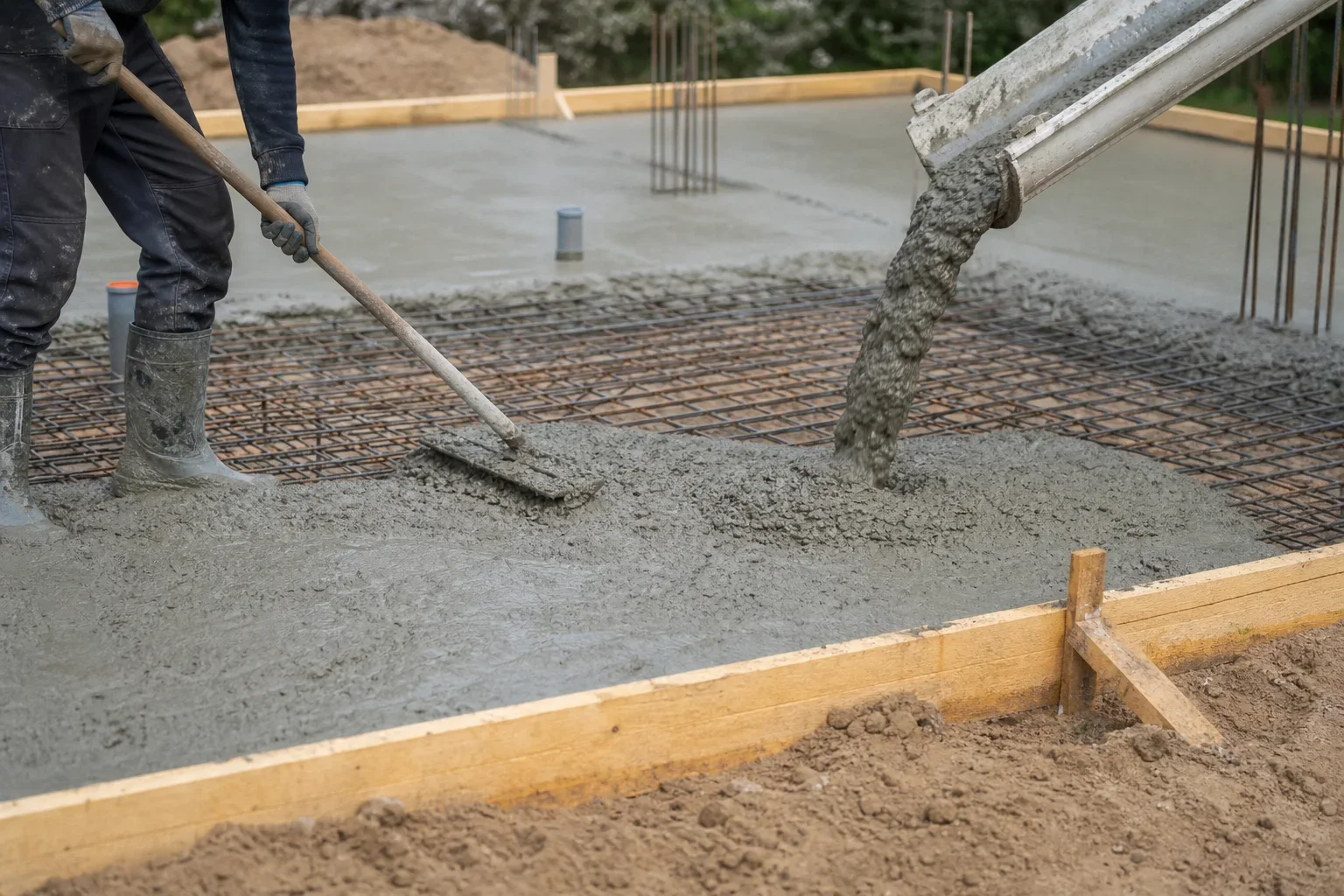

Le béton est livré par camion-toupie. Le coulage s’effectue de manière classique : répandre le béton à l’aide d’un épandeur, mise à niveau par tirage à la règle, talochage, lissage et application d’un produit de cure. Pour plus de facilité, il est possible d’opter pour un béton fluide ou un béton auto-nivelant. Le temps de durcissement complet requis pour une fondation radier est de 28 jours.
Prix d’un radier en béton au m²
Le coût d’un radier de fondation est généralement supérieur à celui d’une simple dalle en raison de son épaisseur importante et de sa forte densité d’armatures métalliques. Les entreprises de gros œuvre facturent cette prestation au mètre carré en intégrant le terrassement, le coffrage, le ferraillage et le coulage du béton.
Les variations de tarifs s’expliquent par l’épaisseur définie par le bureau d’études (entre 20 et 35 cm), l’accessibilité du chantier pour les camions-toupies, l’intégration de nervures complémentaires pour rigidifier l’ouvrage si nécessaire, ou la réalisation de bêches périphériques.
Quelle décision prendre pour vos fondations ?
Si vous construisez sur un sol instable, argileux ou de faible capacité portante, ne faites jamais l’impasse sur l’étude géotechnique et l’étude béton armé réalisée par un BET. Ces étapes valideront la faisabilité du système de radier et définiront le ferraillage nécessaire pour éviter toute fissure ou tassement différentiel. Une fois l’étude obtenue, confiez la réalisation à un maçon qualifié respectant scrupuleusement ces prescriptions techniques.
Non. Le tassement est le critère le plus défavorable pour un radier. Sur un sol de portance trop faible ou présentant un contraste de rigidité inadéquat (couche raide sur couche déformable), un système de pieux et longrines sera privilégié.
Oui. Cependant, les bêches périphériques ne sont pas impératives si le radier est coulé sur une plateforme constituée de matériaux insensibles à l’eau, car l’effet du gel y est inexistant. Les bêches restent utiles pour la mise hors dessiccation et la rigidité.
Non. Le radier étant un ouvrage de fondation, il n’est pas possible de positionner un isolant thermique en dessous. L’isolation devra être posée au-dessus du radier et recouverte d’une chape.
Le temps de durcissement nécessaire pour une fondation de type radier est de 28 jours avant de pouvoir poursuivre la construction de l’ouvrage.
