Repiquage Prise Électrique : Guide Brancher et Normes NFC 15-100

Le manque de raccordements électriques est un problème fréquent dans les habitations anciennes ou en cours de réaménagement. Plutôt que de tirer de nouvelles lignes depuis le tableau de répartition principal, ce qui engendre des travaux lourds, la technique du repiquage s’impose comme une solution courante. Ce procédé, également appelé pontage ou branchement en parallèle, permet de créer un nouveau point d’alimentation à partir d’un socle existant.

Cependant, toucher à l’électricité domestique ne s’improvise pas. Pour éviter tout risque de surchauffe ou d’incendie, l’installation doit respecter des règles techniques et de sécurité précises. Ce guide complet détaille les exigences réglementaires, le matériel nécessaire et la méthode pas à pas pour réussir votre projet.

> Règle d’or de sécurité : Avant toute intervention sur un circuit électrique, coupez impérativement le disjoncteur général (disjoncteur d’abonné) ou le disjoncteur divisionnaire dédié à la ligne concernée. Utilisez systématiquement un vérificateur d’absence de tension (VAT) pour valider la mise hors tension de la prise avant de manipuler les fils conducteurs.

Qu’est-ce que le repiquage d’une prise ?

Le repiquage consiste à brancher une nouvelle prise de courant en se raccordant directement sur les bornes de connexion d’une prise existante. En électricité résidentielle, les prises installées sur un même circuit sont raccordées en parallèle. Cela signifie que le courant circule d’une prise à l’autre sans dépendre de l’état des appareils branchés sur le circuit.

• La phase est reliée à la phase (fil rouge ou marron) ;
• Le neutre est relié au neutre (fil bleu) ;
• La terre est reliée à la terre (fil vert et jaune).

Cette méthode de dérivation s’avère utile lors d’un réaménagement de mobilier, de l’aménagement de cloisons légères ou dans le cadre d’une rénovation électrique de la maison. Elle évite le passage fastidieux de longs câbles à travers tout le logement.

Il convient de noter que le repiquage peut s’effectuer de deux manières différentes selon la configuration de votre pièce et vos préférences esthétiques. D’une part, le repiquage en bout de ligne consiste à relier la dernière prise existante d’un circuit à la nouvelle prise que vous ajoutez. D’autre part, le repiquage intermédiaire permet d’insérer une nouvelle prise entre deux prises existantes. Cette seconde option est particulièrement simple à mettre en œuvre si vous disposez d’un doublage en plaques de plâtre et d’un câble d’alimentation doté d’un mou suffisant pour être intercepté et dénudé.

Les exigences de la norme NF C 15-100

La norme NF C 15-100 régit toutes les installations électriques basse tension dans les logements en France. Son but est d’assurer la sécurité des personnes et le bon fonctionnement des appareils. Avant d’ajouter une prise par pontage, vous devez impérativement vérifier si votre circuit existant peut supporter cette charge supplémentaire.

La norme limite le nombre de prises de courant autorisées sur un même circuit en fonction de la section des conducteurs en cuivre et du calibre du disjoncteur divisionnaire installé dans le tableau électrique.

Section des conducteurs (fils)	Calibre du disjoncteur	Nombre maximal de prises de courant
1,5 mm²	16 A maximum	8 prises maximum
2,5 mm²	20 A maximum	12 prises maximum

Note : Pour un disjoncteur de 16 A, la norme NF C 15-100 autorise également jusqu’à 8 prises si les fils de raccordement possèdent une section de 1,5 mm².

Avant de commencer vos travaux, vous devez compter le nombre de socles déjà raccordés sous le disjoncteur concerné. Si un circuit de 1,5 mm² comporte déjà 8 prises, vous ne pouvez pas effectuer de repiquage. Ajouter une neuvième prise violerait la norme et saturerait la protection. Dans ce cas précis, la seule solution conforme est de tirer une nouvelle ligne indépendante depuis le tableau.

• Un bloc de 1 ou 2 prises compte pour 1 socle de prise de courant ;
• Un bloc de 3 ou 4 prises compte pour 2 socles de prise de courant ;
• Un bloc de plus de 4 prises compte pour 3 socles de prise de courant.

Cette subtilité de calcul est très avantageuse pour optimiser votre installation sans dépasser les limites de 8 ou 12 socles imposées par votre disjoncteur divisionnaire.

Matériel requis pour un pontage

La réussite d’un repiquage nécessite un outillage adapté et des fournitures conformes. Ne mélangez jamais des éléments de sections ou de types différents.

• Une nouvelle prise de courant : Choisissez un modèle encastrable ou un kit complet pour la pose de prises en saillie si vous utilisez des moulures apparentes ;
• Une boîte d’encastrement : Pour cloison creuse (type plaque de plâtre), privilégiez une boîte de profondeur 40 mm minimum pour loger facilement les fils ;
• Trois fils électriques rigides : Utilisez du fil de cuivre de section identique au circuit d’origine (1,5 mm² ou 2,5 mm²) respectant le code couleur réglementaire ;
• Une pince à dénuder et une pince coupante ;
• Une scie cloche : De diamètre 67 mm pour percer proprement la plaque de plâtre ;
• Un tournevis d’électricien isolé ;
• Un vérificateur d’absence de tension (VAT) ou un multimètre pour tester le circuit ;
• Un détecteur de métaux et de câbles.

La cohérence de l’installation est essentielle pour votre sécurité. Le choix des disjoncteurs présents sur votre tableau doit toujours correspondre au diamètre des fils du circuit qu’ils protègent.

Réaliser le repiquage étape par étape

Procédez avec méthode et rigueur en suivant ces instructions pour installer votre nouvelle prise de courant.

Étape 1 : Couper l’alimentation générale

La première règle de sécurité consiste à couper le courant. Allez à votre tableau électrique et coupez le disjoncteur de la ligne concernée, ou préférez couper le disjoncteur général de l’habitation pour travailler l’esprit tranquille. Avant de toucher aux fils, utilisez un vérificateur d’absence de tension (VAT) directement dans les alvéoles de la prise existante pour confirmer que l’électricité est bien coupée.

Étape 2 : Préparer l’emplacement de la nouvelle prise

• Pour une pose encastrée : Marquez le centre de la future prise, puis percez la plaque de plâtre à l’aide de la scie cloche de 67 mm.
• Pour une pose en saillie : Fixez le boîtier de montage mural et installez des moulures ou goulottes PVC pour dissimuler et protéger les futurs fils conducteurs le long des plinthes.

Étape 3 : Acheminer les conducteurs de liaison

Passez une gaine isolante (ICTA) contenant vos trois fils électriques (bleu, rouge/marron, vert-jaune) entre la boîte d’encastrement de la prise d’origine et la nouvelle boîte d’encastrement. Si vous travaillez dans une cloison creuse, vous pouvez faire glisser la gaine d’un trou à l’autre à l’aide d’un tire-fil.

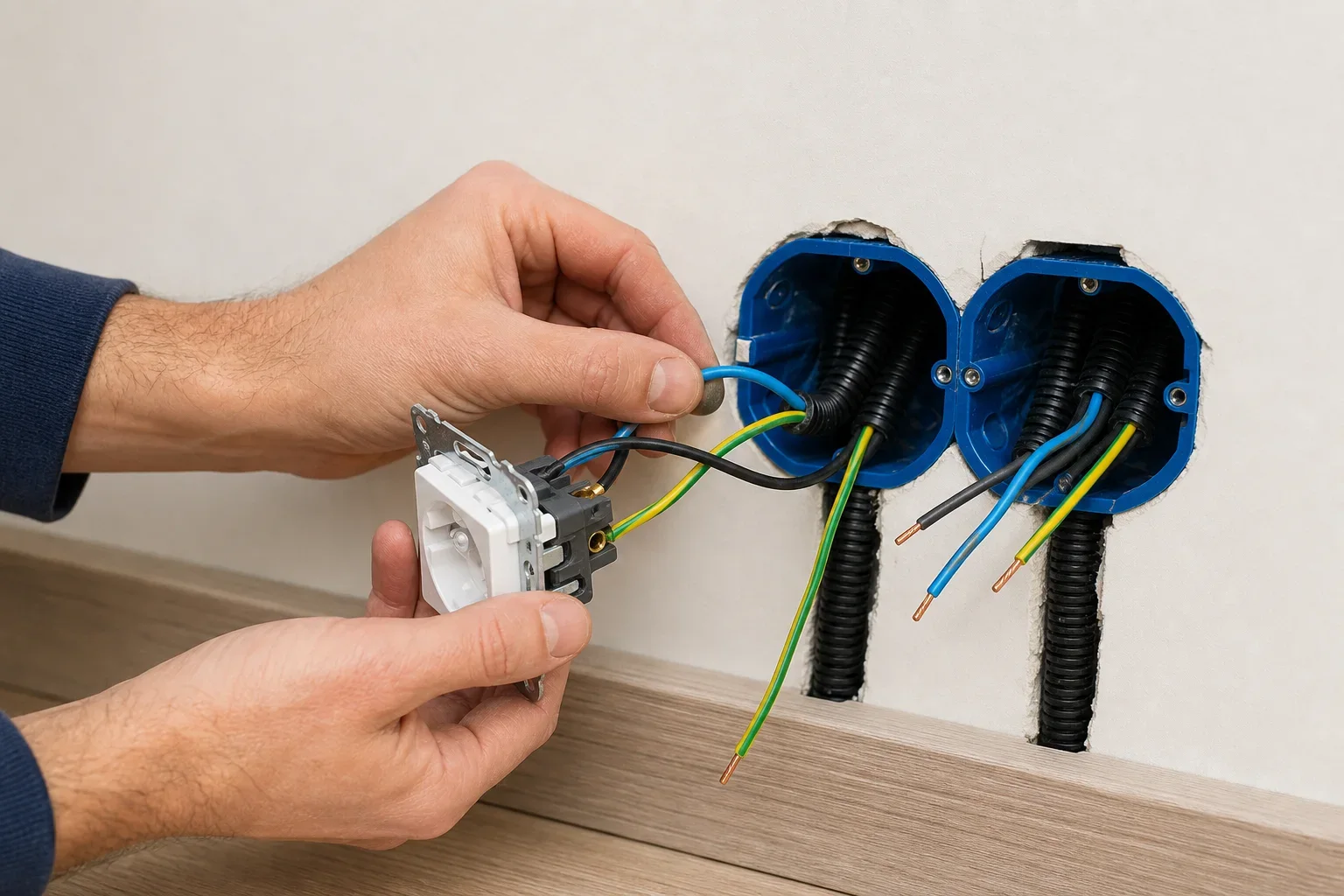

Étape 4 : Raccorder le pontage sur la prise existante

Démontez la prise existante en retirant sa plaque de finition et en la dévissant de sa boîte d’encastrement. Retirez délicatement le mécanisme du mur.

• Insérez le fil bleu de la nouvelle ligne dans la seconde ouverture de la borne N (Neutre), aux côtés du fil bleu existant ;
• Insérez le fil rouge ou marron dans la seconde ouverture de la borne L (Phase) ;
• Insérez le fil vert et jaune dans la seconde ouverture de la borne de Terre (milieu).

Tirez légèrement sur chaque fil pour vous assurer qu’ils sont bien bloqués dans les connexions rapides. Replacez ensuite le mécanisme existant dans son boîtier d’encastrement et vissez-le.

Étape 5 : Brancher la nouvelle prise de courant

Tirez l’autre extrémité des fils de liaison à travers les ouvertures de la nouvelle boîte d’encastrement. Enfoncez la boîte dans la cloison et vissez les pattes de serrage pour l’ancrer solidement dans le plâtre.

• Le fil bleu sur la borne N ;
• Le fil rouge ou marron sur la borne L ;
• Le fil vert-jaune sur la borne de Terre.

Étape 6 : Fixer les boîtiers et tester le circuit

Intégrez le nouveau mécanisme dans sa boîte de raccordement en veillant à ne pas pincer ou écraser les fils rigides à l’arrière. Vérifiez l’horizontalité à l’aide d’un niveau à bulle, puis serrez les vis de fixation.

Installez les plaques de finition et les enjoliveurs sur les deux prises. Rétablissez l’alimentation générale au disjoncteur. Utilisez votre testeur de tension pour vérifier le bon fonctionnement de la prise existante et de la nouvelle prise créée.

Les erreurs fréquentes à éviter

• Mélanger les sections de câbles : C’est une erreur grave. Si votre ligne existante est câblée en 2,5 mm², vous devez réaliser votre pontage en 2,5 mm². Utiliser du 1,5 mm² sur un circuit protégé par un disjoncteur de 20 A crée un risque d’échauffement des fils fins avant que le disjoncteur ne puisse se déclencher.
• Surcharger les bornes : Les bornes de raccordement des prises de courant sont conçues pour recevoir deux fils au maximum. Ne tentez jamais d’insérer trois conducteurs dans une même borne. Si vous devez distribuer le courant vers plusieurs directions, utilisez une boîte de dérivation munie de connecteurs de type Wago.
• Négliger l’espace dans les boîtes d’encastrement : Loger six fils rigides dans une boîte d’encastrement peu profonde (30 mm) est difficile et augmente le risque de pincer les isolants. Utilisez des boîtes de 40 mm ou de 50 mm de profondeur pour travailler plus sereinement.
• Oublier le raccordement à la terre : Même pour alimenter un appareil de classe II (qui ne nécessite pas de terre), la norme NF C 15-100 impose que toutes les prises de courant installées soient équipées d’une broche de terre fonctionnelle reliée au réseau de terre général de l’habitation.

Démarche de validation finale

Une fois l’installation terminée et testée, l’étape finale consiste à mettre à jour le schéma électrique de votre logement ou l’étiquetage situé sur votre tableau de répartition. Notez la présence de cette nouvelle prise sur l’étiquette du disjoncteur concerné. Cette démarche simple facilite les futures interventions de maintenance et garantit que toute personne intervenant sur votre installation connaîtra la configuration exacte de vos circuits de prise de courant. En respectant scrupuleusement ces consignes de sécurité et les règles de la norme NF C 15-100, vous obtiendrez une installation fiable, durable et parfaitement sécurisée.

Exemples pratiques de repiquage en situation réelle

Pour mieux appréhender la mise en œuvre, voici deux cas concrets fréquemment rencontrés lors de la réorganisation d’un espace de vie.

Cas 1 : Création d’un coin bureau dans un salon (Pose en saillie)

• La configuration d’origine : Une prise encastrée alimentée par un circuit de section 2,5 mm² protégé par un disjoncteur de 20 A. Ce circuit alimente déjà 4 autres prises dans la pièce.
• La solution technique : Réaliser un repiquage en saillie. Vous fixez un cadre saillie sur le mur en béton à l’emplacement du bureau. Pour acheminer les conducteurs de 2,5 mm² sans dégrader le mur, vous posez une moulure en PVC blanc au-dessus de la plinthe.
• Le raccordement : Après coupure du disjoncteur, vous démontez la prise encastrée existante. Vous remplacez sa plaque de finition par une plaque de sortie de câble ou un adaptateur pour moulure. Les trois fils (phase, neutre, terre) de 2,5 mm² sont pontés sur les bornes automatiques de la prise d’origine, cheminent dans la moulure, et viennent se raccorder sur le nouveau mécanisme en saillie.

Cas 2 : Ajout d’une prise de chevet dans une chambre (Pose encastrée)

• La configuration d’origine : Une prise encastrée dans une cloison en plaques de plâtre (BA13), alimentée en 1,5 mm² sous un disjoncteur de 16 A.
• La solution technique : Un repiquage double encastré de part et d’autre du lit.
• Le raccordement : À l’aide d’une scie cloche de 67 mm, vous percez deux nouveaux trous dans la cloison creuse à la hauteur réglementaire. Vous utilisez un tire-fil pour passer deux gaines ICTA contenant des fils de 1,5 mm² depuis le trou central vers les deux nouveaux emplacements. Sur la prise centrale (qui sera masquée par le lit), vous utilisez les bornes doubles pour distribuer les fils vers la gauche et vers la droite. Les deux nouvelles prises de chevet reçoivent ainsi leur alimentation en parallèle de manière totalement invisible.

Limites techniques et cas d’exclusion du repiquage

Bien que le repiquage soit une méthode rapide et économique, elle présente des limites strictes dictées par la sécurité incendie et la puissance des appareils.

L’interdiction absolue sur les circuits spécialisés

• Les plaques de cuisson ou cuisinières (circuit 32 A en 6 mm²) ;
• Le four indépendant (circuit 16 A en 2,5 mm²) ;
• Le lave-linge (circuit 16 A en 2,5 mm²) ;
• Le lave-vaisselle (circuit 16 A en 2,5 mm²) ;
• Le sèche-linge (circuit 16 A en 2,5 mm²).

Si vous tentez de repiquer une prise sur la ligne de votre lave-linge pour y brancher un appareil supplémentaire, vous risquez de surcharger le circuit, de provoquer des déclenchements intempestifs du disjoncteur, voire d’engendrer un échauffement anormal des câbles dans les parois.

La limite de puissance globale du circuit

• Sur un circuit de 1,5 mm² (protégé par un disjoncteur de 16 A), la puissance cumulée des appareils branchés simultanément ne doit pas dépasser 3 680 watts.
• Sur un circuit de 2,5 mm² (protégé par un disjoncteur de 20 A), la puissance cumulée maximale est de 4 600 watts.

Si la nouvelle prise est destinée à alimenter un appareil énergivore (comme un radiateur électrique mobile ou un sèche-cheveux de forte puissance), assurez-vous que les autres appareils déjà branchés sur la même ligne ne fonctionnent pas en même temps, sous peine de saturer la protection thermique du disjoncteur.

Erreurs critiques de câblage à éviter absolument

Travailler sur un réseau électrique expose à des risques d’électrisation ou de court-circuit si certaines règles de l’art ne sont pas appliquées.

Le serrage insuffisant des connexions à vis

Si vous utilisez des mécanismes de prises anciens équipés de bornes à vis, un serrage trop lâche est la cause principale des incendies d’origine électrique. Un contact imparfait crée une résistance de transition élevée, ce qui génère un échauffement localisé intense (effet Joule) pouvant faire fondre le plastique du mécanisme. Serrez fermement, mais sans écraser le cuivre, et privilégiez toujours des mécanismes modernes à bornes automatiques.

Le dénudage excessif ou insuffisant du fil de cuivre

• Si le fil est trop dénudé : Une partie du cuivre conducteur reste apparente à l’arrière du mécanisme, créant un risque de court-circuit si un autre fil dénudé ou la boîte métallique d’encastrement entre en contact avec lui.
• Si le fil n’est pas assez dénudé : La borne automatique ou la vis risque de serrer sur la gaine isolante en plastique et non sur le cuivre. Le courant passera mal ou pas du tout, provoquant des arcs électriques dangereux.

Le non-respect de la continuité de la terre

Lors d’un repiquage intermédiaire, si vous débranchez le fil de terre pour raccorder votre nouvelle prise et que vous réalisez un mauvais contact, toutes les prises situées en aval de votre modification perdront leur liaison à la terre. En cas de défaut d’isolement sur un appareil branché en aval, le courant de fuite ne pourra pas être évacué vers la terre, empêchant le disjoncteur différentiel de sauter et exposant les utilisateurs à un risque d’électrocution.
