Porte coulissante : réglages de chariots, butées et alignement

Un projet de porte coulissante exige des ajustements précis pour garantir fonctionnalité, sécurité et longévité. Les étapes clés commencent par le diagnostic du système existant, se poursuivent avec l’ajustement des chariots et du rail, et se terminent par la mise en place des butées et le contrôle du blocage porte. La méthodologie proposée ici découpe les opérations en séquences exploitables par tout bricoleur ou professionnel, avec des repères techniques et des mesures concrètes.

Le fil conducteur met en scène une petite entreprise fictive, « Atelier Renoveo », et son propriétaire, un artisan qui intervient dans des appartements anciens pour moderniser les menuiseries coulissantes. À travers ces interventions, chaque étape est explicitée avec des exemples pratiques, des consignes d’équipement de protection individuelle (EPI) et des astuces pour une rénovation durable.

réglage des chariots et hauteur chariot : principes et méthode

La première opération porte sur le réglage des chariots et la détermination de la hauteur chariot. Le chariot est le composant porteur situé en partie haute (ou basse selon le système) qui supporte l’ouvrant via des roulettes. Le réglage consiste à positionner l’axe de charge de manière à répartir uniformément le poids, minimiser l’effort sur les roulements et garantir un jeu latéral correct. Dans la pratique, le technicien s’assure que la porte présente un jeu vertical de 2 à 5 mm selon le type d’ouvrant et sa finition, ce qui laisse une marge pour la dilatation et évite le frottement contre le chambranle.

Procédure de réglage : retirer la plaque de finition pour accéder au dispositif, déverrouiller la vis de blocage du chariot, ajuster la vis de montée/descente jusqu’à obtenir la hauteur souhaitée, puis verrouiller. Le réglage s’effectue de préférence avec la porte posée mais stabilisée, à l’aide d’un cric de mise en hauteur ou d’un support temporaire. L’usage d’un niveau à bulle ou d’un laser permet de s’assurer de la planéité longitudinale. Dans l’exemple d’Atelier Renoveo, l’intervenant note que sur des portes anciennes, la visserie est parfois oxydée ; il est alors conseillé de la lubrifier au dégrippant et de remplacer les éléments compromis pour conserver la précision du réglage.

Considérations techniques : la charge admissible du chariot doit être compatible avec le poids de la porte. Les matériaux légers (MDF, panneaux alvéolaires) n’imposent pas les mêmes tolérances que le verre ou le bois massif. Pour des portes en verre, il est impératif de vérifier la compatibilité des chariots et des supports de fixation. Il est aussi recommandé de noter la position initiale des réglages (repères au crayon) pour pouvoir y revenir après essais. Phrase-clé : un réglage précis des chariots prolonge la durée de vie du mécanisme et améliore la fluidité de l’ouverture.

positionnement des butées et blocage porte : techniques de sécurité

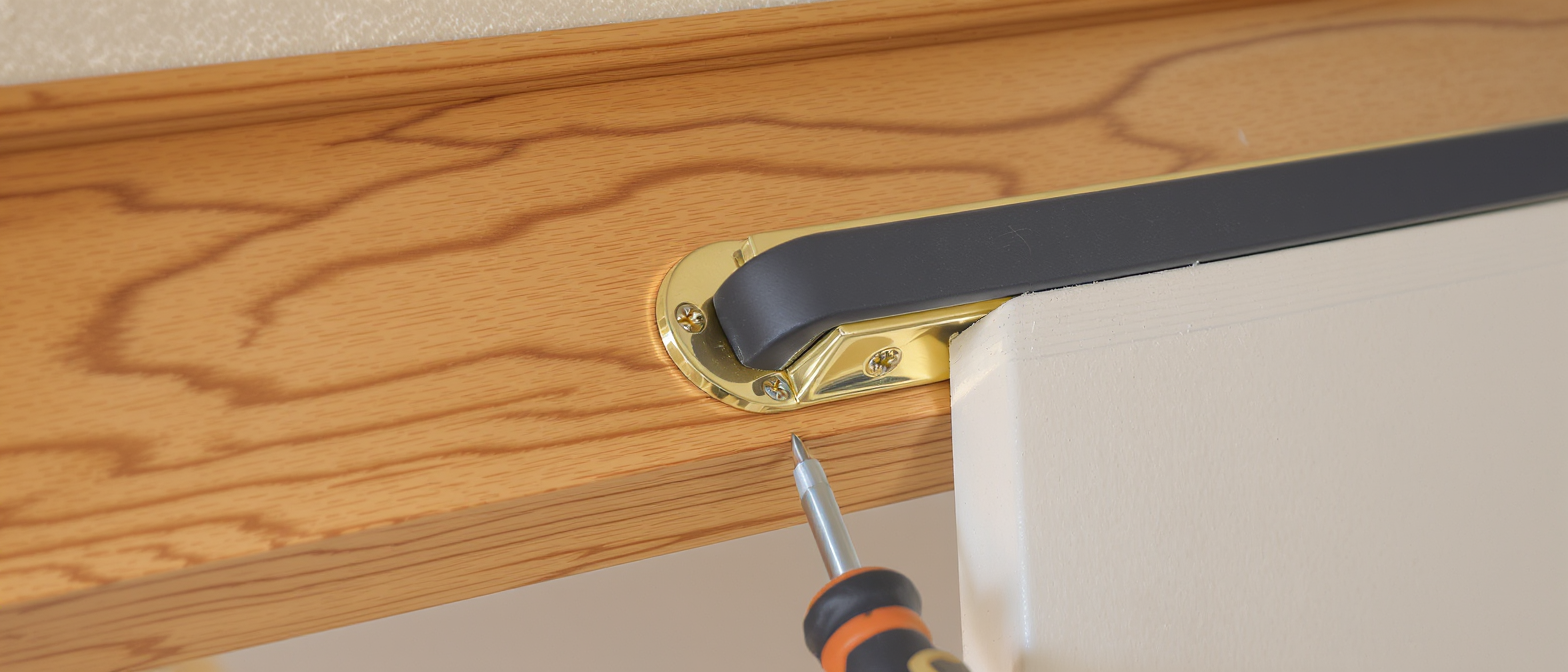

Le positionnement des butées conditionne le blocage porte et la sécurité d’usage. Les butées peuvent être mécaniques (fixées sur le rail), magnétiques ou amorties (caoutchouc/TPR). Le choix dépend du type d’usage : butées rigides pour des applications industrielles, amorties pour des espaces de vie afin de réduire les bruits et les impacts. Le bon positionnement se calcule à partir de la course maximale de la porte et de la distance nécessaire pour éviter qu’un point de poignée ou un élément décoratif n’atteigne l’appui mural.

Méthodologie : mesurer la course totale de la porte, définir les points d’arrêt souhaités, puis marquer les emplacements sur le rail. L’installation se fait en respectant la planéité du support et en vérifiant l’alignement pour éviter toute contrainte latérale sur le chariot. Pour un réglage fin, installer des butées réglables permet d’affiner la position en phase de mise en service. L’atelier fictif Renoveo privilégie des butées amorties avec vis de butée réglable afin de régler la décélération progressive de l’ouvrant, réduisant ainsi les risques de choc et d’usure prématurée.

Sécurité et normes : le dispositif de blocage doit empêcher la sortie involontaire de la porte du rail, surtout pour des installations accessibles aux enfants. Il est recommandé d’installer des éléments de sécurité complémentaires, comme des entretoises anti-déraillement. Pour les portes coulissantes intégrées à des cloisons isolées thermiquement, une attention particulière doit être portée à l’étanchéité et à la fixation des butées pour éviter les ponts thermiques. Phrase-clé : un positionnement adapté des butées améliore la sécurité et prolonge la performance mécanique du système.

alignement du rail coulissant et contrôle du mécanisme coulissant

L’alignement du rail coulissant est le pilier d’une porte coulissante fonctionnelle. Un rail désaxé provoque des efforts latéraux sur les chariots, une usure accélérée des roulettes et des frottements à l’ouverture. L’opération débute avec la vérification de la planéité du mur ou du faux-plafond qui supporte le rail, puis par le contrôle de l’équerrage entre le rail et l’ouvrant. Un rail mal positionné peut être corrigé en procédant à de petites cales sous les fixations ou en repositionnant les points d’ancrage.

Contrôles à effectuer : mesurer la perpendicularité avec une équerre, vérifier la continuité du rail sur toute sa longueur à l’aide d’un niveau électronique, tester la course manuelle de la porte pour détecter des points durs. Le mécanisme coulissant intègre souvent un système de roulement à billes : identifier les jeux excessifs, les points de blocage ou les bruits de râpe. Dans les cas où la goupille de maintien est usée, son remplacement reconstitue la précision fonctionnelle du système. Atelier Renoveo documente chaque intervention avec des photos avant/après pour suivre l’évolution et conseiller des améliorations futures.

Exemple pratique : sur une baie ancienne réhabilitée, le rail était légèrement affaissé sur une longueur de 15 cm. En remplacement partiel du rail et en ajoutant une traverse de renfort, l’alignement a été rétabli et le mécanisme a retrouvé une course régulière. Outillage recommandé : tournevis torx, clé dynamométrique pour respecter les couples de serrage, lubrifiant sec pour roulements et chiffons non pelucheux pour le nettoyage. Phrase-clé : un bon alignement du rail réduit l’usure et garantit une ouverture douce et durable.

choix et entretien des roulettes porte et maintenance préventive

Les roulettes porte se déclinent en plusieurs matériaux (nylon, inox, caoutchouc) et types de roulements. Le choix dépend du poids de l’ouvrant, de la fréquence d’utilisation et de l’environnement (humidité, poussière). Les roulettes à roulement à billes offrent une excellente durabilité pour un usage intensif, tandis que les roulettes nylon sont silencieuses mais moins résistantes aux charges lourdes. L’entretien suit un plan préventif : nettoyage semestriel, graissage ciblé et remplacement des pièces usées avant défaillance complète.

Tableau comparatif des roulettes (usage courant) :

Procédure d’entretien : retirer la porte si nécessaire pour un accès complet, nettoyer les pistes du rail avec un aspirateur à main puis un chiffon, inspecter les paliers pour détecter des défauts, lubrifier avec un produit adapté (lubrifiant sec pour éviter accumulation de poussière). En cas d’usure anormale, remplacer la roulette plutôt que de vouloir compenser par des ajustements excessifs des chariots, ce qui finit par endommager le rail. Atelier Renoveo recommande de garder un kit de pièces courantes (roulettes, vis, butées) sur le véhicule d’intervention pour des réparations rapides.

Checklist d’entretien (à placer sous la porte pour rappel) :

• 🧽 nettoyage du rail
• 🔩 vérification des fixations
• 🛞 contrôle de l’état des roulettes
• 🧴 lubrification ciblée
• 📝 enregistrement de l’intervention

Phrase-clé : une maintenance régulière des roulettes réduit les interruptions d’usage et optimise la durée de vie du mécanisme.

ajustement porte pour rénovation durable et astuces d’installation

L’ajustement porte dans le cadre d’une rénovation implique une lecture fine du bâti, de l’isolation et du design. On veillera à conserver ou améliorer l’étanchéité thermique et acoustique lors de la pose, par exemple en ajoutant un joint périphérique discret. Le choix du rail et du type de chariots doit s’inscrire dans une logique de durabilité : composants modulables et remplaçables, matériaux recyclables ou à faible empreinte carbone.

Conseils pratiques pour la pose : privilégier des fixations sur structure porteuse plutôt que sur matériaux fragiles, prévoir un accès futur pour l’entretien et choisir des solutions modulaires permettant le démontage sans destruction. Pour les rénovations intégrant des portes en verre, vérifier que la quincaillerie est certifiée pour charges vitrées et préférer des renforts en acier inoxydable pour éviter la corrosion. L’atelier fictif utilise aussi des inserts métalliques pour redistribuer les charges et protéger les supports en bois tendre.

Ressources et liens utiles : pour la conception d’aménagements liés à la menuiserie, il est pertinent de consulter des guides techniques et des outils de planification. Par exemple, des ressources permettent d’optimiser l’organisation intérieure autour d’une ouverture coulissante, ou d’évaluer l’isolation d’une porte intérieure avant rénovation. Voir également des conseils dédiés à la pose d’une porte verre coulissante pour idées et techniques détaillées. Ces références aident à intégrer la porte dans un projet global, alliant esthétique et performance.

Astuces pour limiter les déchets : réutiliser des rails en bon état, recycler les chariots usés quand possible et privilégier des fournisseurs qui proposent des pièces détachées. En planification, prévoir des pièces de rechange et documenter les réglages effectués pour faciliter les interventions futures. Phrase-clé : un ajustement réalisé selon les principes de rénovation durable assure confort, économie d’énergie et pérennité de l’installation.

récapitulatif technique et perspectives d’entretien

La maîtrise des réglages de chariots, du positionnement des butées et de l’alignement du rail constitue la base d’une porte coulissante performante. Chaque intervention doit être documentée, mesurée et testée en conditions réelles pour valider la fluidité et la sécurité. L’atelier Renoveo conseille également d’intégrer des inspections programmées dans le carnet d’entretien du bâtiment.

Enfin, l’approche modulaire et durable, combinée à une maintenance préventive, réduit les coûts sur le long terme et améliore la satisfaction des usagers. Pour des projets d’aménagement connexes, des ressources complémentaires aident à définir le plan d’espace et les contraintes techniques avant pose. Une source utile pour l’aménagement des volumes sous escalier ou l’optimisation d’espaces autour d’une porte coulissante peut éclairer les choix de conception et d’installation.
