Réducteur de pression d’eau : choix, pose et tarage du ressort

La pression d’arrivée d’eau fluctue selon la topographie et l’organisation du réseau, ce qui peut entraîner usure prématurée et fuites si la pression dépasse les seuils recommandés. Le dispositif conçu pour stabiliser cette variable hydraulique protège la plomberie, réduit le bruit de tuyauterie et permet d’optimiser la consommation d’eau.

Ce texte propose une approche technique et opérationnelle pour le choix, la pose et le réglage du dispositif, en s’appuyant sur les normes, les solutions matérielles disponibles et des exemples concrets d’application résidentielle et collective. Les conseils s’adressent aux bricoleurs avertis et aux professionnels souhaitant sécuriser un système hydraulique.

Fonctionnement, normes et rôle du réducteur de pression

Le fonctionnement repose sur l’équilibre mécanique entre la force du ressort de tarage et la pression exercée par l’eau sur une membrane ou un piston. Lorsque la pression amont varie, le mécanisme ajuste l’ouverture du clapet pour maintenir la pression aval stable, assurant ainsi une régulation pression fiable pour l’ensemble du réseau.

En France, la conformité aux normes NF EN 1567 et à la certification ACS garantit la performance et la salubrité du dispositif. Ces exigences imposent des tests sur la précision de régulation, la résistance à la pression et l’innocuité des matériaux au contact de l’eau potable.

Les fabricants documentent la plage opérationnelle et le coefficient de régulation qui caractérise la stabilité du dispositif. Les meilleurs modèles affichent un coefficient inférieur à 10 %, ce qui signifie une faible variation de la pression en sortie malgré des fluctuations amont.

Les avantages opérationnels vont au-delà de la simple protection : réduction des coups de bélier, atténuation des bruits de canalisation et diminution des interventions de maintenance courantes. Ce constat justifie l’installation d’un réducteur même lorsque l’avarie n’est pas encore manifeste.

Phrase-clé : l’intégration d’un réducteur conforme et correctement dimensionné prolonge la durée de vie des installations et améliore le confort hydraulique.

Choix technique du réducteur : types, matériaux et dimensionnement

Le choix doit s’appuyer sur trois paramètres : le débit de pointe, la pression d’entrée maximale et le matériau adapté à l’environnement (bronze, inox 316L, laiton désilicié). Pour une maison individuelle, les modèles à membrane (DN15–DN20) conviennent généralement ; pour les immeubles ou usages intensifs, les réducteurs à piston (DN32 et plus) sont préférables.

La plage de réglage typique va de 1 à 6 bars avec une précision de ±0,2 bar sur les modèles standard. Les réducteurs proportionnels adaptent dynamiquement la pression en fonction du débit instantané, générant des économies d’eau et une réduction des contraintes mécaniques.

Le dimensionnement requiert le calcul du débit de pointe en tenant compte du coefficient de simultanéité. Les abaques et courbes Kv fournis par les fabricants permettent de sélectionner un réducteur dont la perte de charge reste acceptable (< 0,5 bar au débit nominal).

Tableau comparatif synthétique :

Pour les environnements agressifs ou soumis au gel, privilégier l’inox 316L ou bronze désilicié. Enfin, l’option manomètre intégré facilite le contrôle visuel du réglage et la maintenance.

Phrase-clé : un choix maldimensionné conduit à pertes de charge élevées ou à instabilité de régulation ; il convient donc d’appuyer la décision sur des données chiffrées.

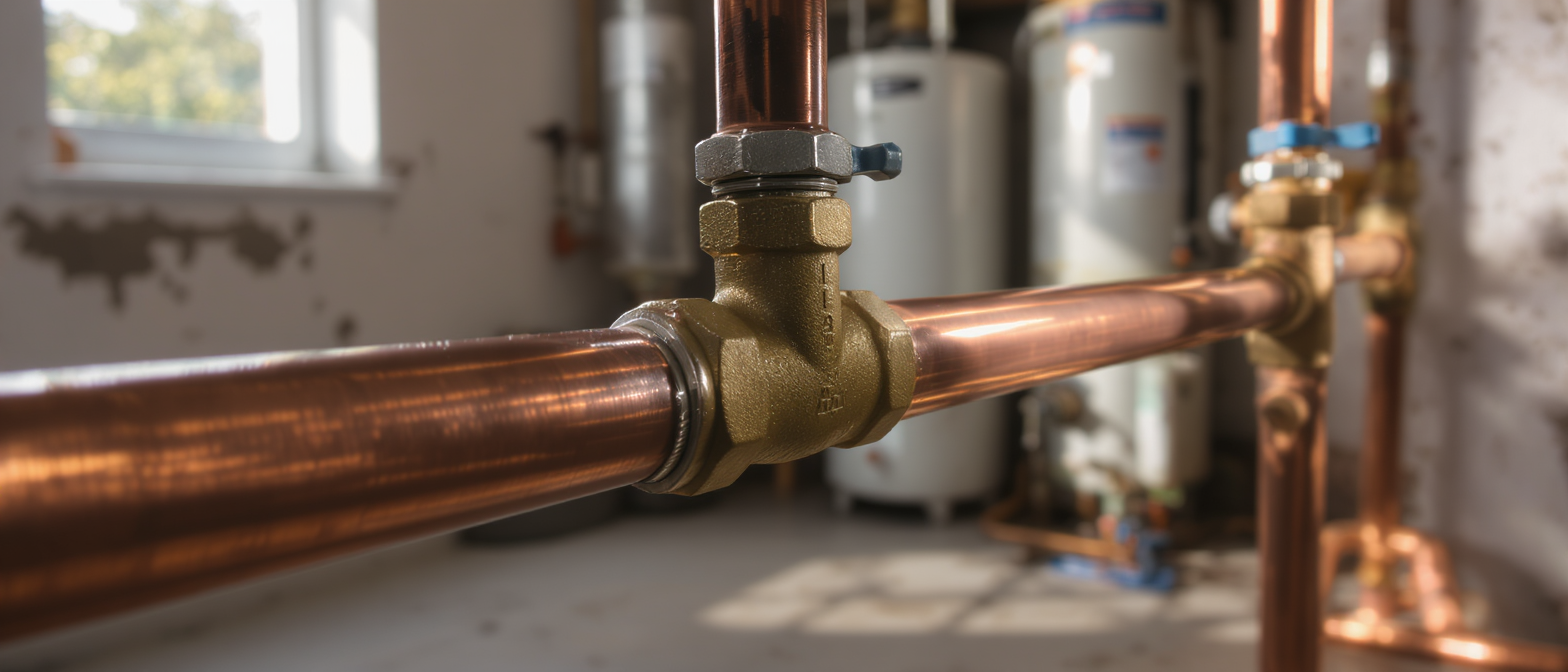

Pose réducteur : emplacement après compteur, raccordement et règles DTU

La pose optimale se situe immédiatement après le compteur et le dispositif anti-pollution, conformément aux recommandations du DTU 60.1. L’ordre typique est : vanne d’arrêt générale, filtre à sédiments, clapet anti-retour, puis réducteur.

Cette séquence protège le mécanisme interne des particules et facilite l’accès pour la maintenance. Il est recommandé de prévoir un espace libre d’au moins 10 cm au-dessus de l’appareil pour le démontage de la cartouche ou le réglage de la vis de tarage.

Les techniques de raccordement varient selon le matériau des conduites : brasage ou raccords à compression pour cuivre, sertissage ou raccords à compression pour PER/multicouche. Le sens de circulation doit être respecté (flèche gravée) et les serrages effectués progressivement pour éviter les tensions mécaniques.

Pour garantir la continuité de service sur les installations importantes, l’intégration d’un bypass hydraulique et de vannes d’isolement est recommandée. Le bypass permettra d’isoler le réducteur sans couper l’alimentation du bâtiment lors d’une intervention.

Phrase-clé : l’emplacement et la qualité du raccordement conditionnent la performance et la durée de vie du dispositif.

Tarage ressort, réglage pression et procédures opérationnelles

Le réglage initial se réalise après remise progressive de l’eau et vidange préalable des canalisations. L’objectif de consigne recommandé pour un usage domestique est proche de 3 bars, valeur garantissant confort et longévité des installations.

La procédure type : fermer vannes, installer manomètre aval, ouvrir progressivement l’eau, tourner la vis de tarage par paliers et laisser stabiliser entre chaque ajustement. Il est conseillé d’observer le comportement lors de l’ouverture simultanée de plusieurs points d’eau pour vérifier la stabilité.

Le ressort de tarage (action mécanique) doit être manipulé avec précaution : un serrage excessif augmente la pression et annule les bénéfices ; un desserrage trop important expose le réseau aux phénomènes de surpression. Noter le réglage initial et consigner les observations pour un suivi ultérieur.

En cas de dérive de la valeur ou de bruits anormaux, effectuer une vérification systématique : état du filtre, présence de dépôts sur membrane, usure du siège du clapet. Les modèles avec compensation thermique limitent les variations liées à la température de l’eau.

Phrase-clé : un réglage progressif et contrôlé du réglage pression assure la protection durable du réseau et un confort d’utilisation constant.

Maintenance réducteur : diagnostics, fréquence et bonnes pratiques

La maintenance préventive doit être planifiée tous les 12 à 36 mois selon la qualité de l’eau et l’intensité d’usage. Les opérations comprennent le nettoyage du filtre, la vérification du réglage au manomètre et l’inspection visuelle des composants mécaniques.

Les symptômes de dysfonctionnement incluent instabilité de pression, bruits dans les canalisations, écoulements fréquents au groupe de sécurité du chauffe-eau ou variations de consommation inexpliquées. Dans la majorité des cas, le remplacement de la cartouche ou le nettoyage interne restaure les performances.

Pour sécuriser les interventions, prévoir l’installation d’un manomètre permanent en aval et documenter les opérations. L’utilisation d’un bypass et de vannes d’isolement facilite le remplacement sans interruption totale du service.

En cas de doute ou d’accès complexe, il est recommandé de faire appel à un professionnel capable d’effectuer un diagnostic complet et de proposer un plan de maintenance adapté. L’intervention régulière prolonge la durée de vie et optimise le rendement hydraulique.

• 🧰 Points de vérification : filtre, manomètre, étanchéité des raccords.
• 🔍 Symptômes d’alerte : bruit, variations de débit, fuites.
• 📅 Fréquence recommandée : tous les 2–3 ans (ajuster selon l’eau locale).
• 🏷️ Astuce : conserver un journal d’interventions pour suivre l’évolution.

Phrase-clé : la maintenance réducteur régulière garantit une régulation durable et évite des remplacements coûteux.

Perspectives d’installation, économies et cas pratiques en Île‑de‑France

Les réseaux franciliens présentent des variations marquées de pression selon les zones et la hauteur des immeubles. Installer un réducteur individuel après le compteur protège efficacement les logements même lorsque le réseau collectif est surdimensionné pour alimenter les étages supérieurs.

Sur le plan économique, la stabilisation de la pression autour de 2,5–3 bars permet des économies d’eau comprises entre 10 et 25 % et réduit les interventions de maintenance. L’amortissement d’un équipement de qualité se calcule souvent en moins de trois ans grâce aux économies directes et indirectes.

Exemple concret : un immeuble de quatre appartements a réduit de 15 % sa consommation d’eau après réglage à 3 bars et remplacement des anciens robinetteries. Un autre cas, un logement équipé d’un petit ballon ECS a vu disparaître les écoulements fréquents du groupe de sécurité après installation d’un réducteur en amont.

Pour les bâtiments sensibles (hôtels, hôpitaux), la solution proportionnelle ou l’installation de réducteurs en parallèle avec équilibrage hydraulique constitue une option performante, assurant économies et redondance opérationnelle.

Phrase-clé : l’intégration d’un dispositif adapté permet une transition vers une plomberie plus durable et économique.

Recommandations finales avant mise en service

Vérifier la conformité à la norme NF EN 1567 et la présence de la certification ACS pour tout équipement en contact avec l’eau potable. Contrôler l’accessibilité pour la maintenance et prévoir manomètre et bypass pour faciliter les interventions.

Documenter le réglage initial du tarage ressort et planifier les contrôles réguliers. En cas de question technique, consulter un bureau d’études ou un installateur qualifié pour dimensionner précisément le système selon le débit et les variations de pression observées.

Pour des diagnostics complémentaires sur des équipements sensibles, consulter des ressources pratiques comme guide de diagnostic pour chauffe-eau ou des comparatifs techniques sur les chauffe-eau instantanés et ballons ici.

Phrase-clé finale : protéger l’installation dès l’entrée d’eau constitue la meilleure assurance de durabilité pour la plomberie domestique et collective.
