Comment poser et entretenir des barbacanes de drainage

Le drainage des maçonneries extérieures est une étape cruciale pour garantir la pérennité des structures. Parmi les dispositifs les plus simples et les plus indispensables figure la barbacane, également appelée chantepleure. Ce petit conduit traversant évite l’accumulation d’eau derrière les parois maçonnées et limite les risques structurels majeurs. Sans cette évacuation, l’humidité et les forces physiques endommagent irrémédiablement les joints et le béton. Comprendre son fonctionnement et maîtriser sa mise en œuvre permet de protéger durablement vos aménagements extérieurs.

—

Qu’est-ce qu’une barbacane de drainage ?

Une barbacane est une ouverture étroite ou un tube traversant aménagé dans l’épaisseur d’un mur de soutènement. Son rôle principal est de permettre l’écoulement libre des eaux d’infiltration accumulées dans le sol situé en amont de l’ouvrage. En libérant cette eau, elle réduit la pression exercée contre la paroi maçonnée.

Historiquement, le terme désigne également un ouvrage de fortification médiéval protégeant un passage ou une meurtrière étroite apportant de la lumière. En génie civil moderne et en hydraulique, la barbacane (souvent appelée chantepleure) désigne spécifiquement ce trou ou drain de décharge. Elle s’avère indispensable pour tous les murs retenant des terres, qu’il s’agisse de béton banché, de parpaings ou de pierres sèches. Sans ce dispositif, l’eau s’accumule inévitablement, transformant le sol en une masse lourde et instable qui pousse contre la maçonnerie. Ce phénomène d’accumulation d’eau est le principal facteur d’instabilité des ouvrages de soutènement extérieurs.

Dans le domaine de la construction, la gestion de l’eau est une priorité absolue. L’eau de pluie qui s’infiltre dans le sol naturel s’accumule derrière la paroi du mur. Sans exutoire, cette masse liquide crée une force constante qui pousse la structure vers l’avant. La barbacane agit alors comme une soupape de sécurité, permettant à l’eau de s’écouler librement vers l’extérieur du mur, réduisant ainsi la charge globale pesant sur l’ouvrage.

Pourquoi installer une barbacane ?

L’eau présente dans le sol cherche constamment à se frayer un chemin. Derrière un mur de soutènement ou un muret de jardin, l’accumulation de pluie ou le ruissellement créent une accumulation hydrique constante. La barbacane offre une issue naturelle à cette eau piégée.

Selon l’Agence Qualité Construction (AQC), les désordres liés aux murs de soutènement et aux glissements de terrain font l’objet de fiches pathologiques précises. L’AQC souligne que l’absence ou le dysfonctionnement du drainage figure parmi les causes principales d’effondrement des ouvrages en maçonnerie. En évacuant l’eau, on réduit considérablement les facteurs d’instabilité des sols adjacents.

Pression hydrostatique : danger réel

La pression hydrostatique est la force exercée par l’eau sur la face cachée du mur. Lorsque le terrain se gorge d’eau, en particulier dans les sols peu perméables ou lors d’épisodes pluvieux intenses, cette force augmente. Le poids de la terre humide associé à la poussée de l’eau peut dépasser la résistance mécanique de la maçonnerie.

Ce phénomène invisible provoque des déformations lentes, des fissures horizontales, voire le basculement complet de la structure. Les chantepleures agissent comme des soupapes de sécurité en relâchant cette pression accumulée. En l’absence de ces points de décharge, la pression peut s’accumuler au point de briser les liaisons de mortier les plus solides, entraînant un effondrement soudain et catastrophique.

Préservation des matériaux de construction

L’eau qui stagne derrière un mur ne se contente pas de pousser la structure. Elle s’infiltre dans les pores du béton, des briques ou des pierres. En hiver, les cycles de gel et de dégel provoquent l’éclatement des liants, l’effritement des mortiers de montage et l’apparition de mousses ou d’efflorescences inesthétiques. L’installation de conduits d’évacuation préserve l’aspect esthétique et la solidité des parements.

De plus, l’humidité stagnante favorise le développement de micro-organismes et de végétations parasites qui s’immiscent dans les moindres interstices. À terme, les racines de ces plantes exercent une pression mécanique supplémentaire au sein même des joints de maçonnerie, accélérant la dégradation globale de l’ouvrage. La mise en place de barbacanes permet de maintenir la structure dans un état de sécheresse relative, prolongeant ainsi sa durée de vie de plusieurs décennies.

Choisir le bon matériel pour vos drains

Le choix des matériaux pour vos barbacanes dépend de la nature du mur, de l’esthétique recherchée et des contraintes techniques du chantier.

• Le PVC : C’est le matériau le plus courant pour les installations contemporaines. Léger, imputrescible et simple à découper, il offre une excellente glisse pour l’eau et se nettoie facilement.
• La terre cuite ou céramique : Idéale pour les murs en briques ou les bâtis traditionnels. Elle s’intègre harmonieusement sur le plan visuel et résiste bien aux UV.
• La pierre évidée : Utilisée principalement dans la restauration de monuments historiques ou de murs en pierres sèches de caractère. Elle offre une discrétion totale.
• Les solutions de récupération : Des sections de tubes rigides et propres peuvent convenir pour des murets secondaires, à condition de respecter des diamètres appropriés pour éviter l’obturation.

Chaque matériau présente des caractéristiques de durabilité et d’intégration paysagère spécifiques. Par exemple, le PVC, bien que très économique et facile à mettre en œuvre, peut se dégrader sous l’action prolongée des rayons ultraviolets s’il n’est pas traité spécifiquement ou s’il n’est pas protégé par une collerette de finition. À l’inverse, la terre cuite offre une longévité exceptionnelle et une esthétique rustique très appréciée pour les propriétés anciennes, mais elle s’avère plus fragile lors de la manipulation et de la pose.

Prérequis indispensables avant les travaux

Avant de commencer le perçage ou l’intégration des conduits, une préparation rigoureuse s’impose pour travailler dans de bonnes conditions.

Repérage des réseaux enterrés

Il est indispensable de s’assurer qu’aucun réseau de fluides ou d’électricité ne passe à l’emplacement prévu pour le forage. Les gaines électriques de jardin, les tuyaux d’arrosage intégré ou les conduites d’évacuation des eaux de pluie sont souvent enterrés à proximité des murs de soutènement. Une vérification des plans de récolement ou l’utilisation d’un détecteur de métaux et de câbles évite des accidents.

Équipements de protection individuelle

Le travail de la pierre, du béton ou du PVC génère des poussières fines et des éclats. L’utilisation de lunettes de protection, de gants de chantier résistants à l’abrasion et d’un masque de protection respiratoire est fortement recommandée lors des phases de découpe et de perforation.

Il convient également de préparer le terrain environnant en stabilisant la zone de travail. Si le mur de soutènement présente déjà des signes de faiblesse ou des fissures importantes, il est impératif de sécuriser l’ouvrage à l’aide d’étais appropriés avant d’entreprendre toute opération de forage qui pourrait affaiblir temporairement la structure.

Comment installer une barbacane pas à pas ?

La mise en œuvre des barbacanes doit être réalisée avec méthode pour garantir une efficacité maximale à long terme.

Positionnement et traçage

Les points de sortie doivent être situés légèrement au-dessus du niveau du sol fini extérieur. Un positionnement trop bas risquerait de favoriser l’obstruction du conduit par de la terre, des feuilles ou de la boue lors des intempéries. Marquez les repères à l’aide d’un cordeau ou d’un niveau à bulle pour conserver une cohérence visuelle sur toute la longueur de l’ouvrage.

Forage et scellement

Le perçage doit être effectué avec une mèche ou une couronne diamantée adaptée à la nature du mur (béton armé, parpaing ou pierre). Il est conseillé de donner une légère inclinaison vers l’extérieur au canal de perforation. Cette pente gravitaire naturelle d’environ 2 à 3 % facilite l’écoulement de l’eau.

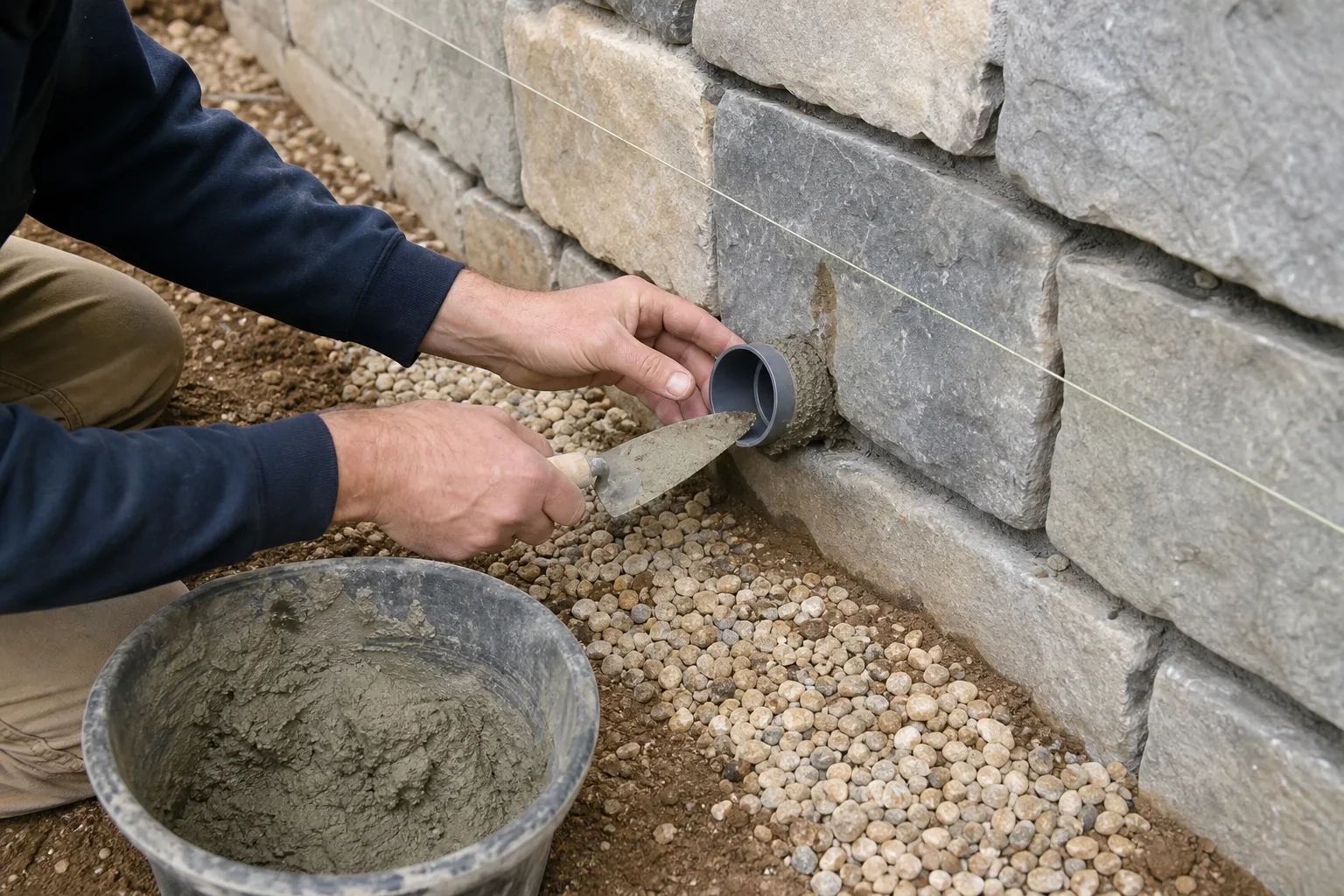

Une fois le tube inséré, réalisez le scellement à l’aide d’un mortier hydrofuge. Veillez à ne pas obstruer l’intérieur du conduit avec le liant lors de l’application. La finition extérieure peut être complétée par une grille fine pour empêcher l’intrusion de petits animaux ou d’insectes qui pourraient y nicher.

Aménagement de la zone drainante arrière

Une barbacane ne peut fonctionner seule. Sans un complexe drainant à l’arrière du mur, la terre fine colmaterait instantanément le tube.

1. Le filtre géotextile : Il doit être déployé contre le sol naturel pour empêcher les particules de terre de migrer vers la zone de drainage.
2. Le lit de graviers : Déposez des granulats propres et de granulométrie stable (type 10/20 ou 20/40) juste derrière l’entrée de la barbacane. Ce volume de transition permet à l’eau de circuler librement vers le conduit.
3. Le raccordement éventuel : Pour les ouvrages importants, un drain routier ou agricole perforé peut être posé au pied du mur, en amont, afin de canaliser les flux collectés directement vers les exutoires.

Ce système multicouche garantit que seule l’eau filtrée pénètre dans le conduit de la barbacane, évitant ainsi l’accumulation de sédiments qui finiraient par boucher le système en quelques saisons seulement.

Quel dimensionnement et espacement choisir ?

L’efficacité du système repose sur un calcul adapté de la distance entre chaque point d’évacuation et de leur diamètre.

Pour assurer un écoulement optimal, l’espacement et la taille des barbacanes doivent correspondre aux dimensions de l’ouvrage et à la nature du sol. Sur les murs de faible hauteur (moins de 1,50 m), des conduits étroits (diamètre de 50 à 80 mm) espacés de deux mètres suffisent généralement. Pour des structures intermédiaires allant jusqu’à trois mètres, on utilise des diamètres plus larges (80 à 100 mm) positionnés tous les 1,50 m. Au-delà d’une hauteur de trois mètres, les dimensions des conduits doivent être augmentées de façon conséquente (100 mm et plus) et leur espacement resserré à un mètre pour absorber le volume d’eau.

Dans le cas d’un sol argileux ou très imperméable, il convient de resserrer l’espacement entre les conduits. Un sol lourd retient l’eau mais nécessite une multiplication des points de sortie pour éviter l’engorgement du remblai.

Voici un tableau récapitulatif pour vous aider à dimensionner votre installation :

Hauteur du mur	Diamètre recommandé	Espacement conseillé	Type de sol
Moins de 1,50 m	50 à 80 mm	2,00 m	Sableux / Perméable
1,50 m à 3,00 m	80 à 100 mm	1,50 m	Limoneux / Standard
Plus de 3,00 m	100 mm et plus	1,00 m	Argileux / Imperméable

Comment entretenir vos barbacanes ?

Un système de drainage perd de son efficacité s’il n’est pas régulièrement inspecté. Les débris végétaux, le calcaire et le développement de micro-organismes finissent par réduire le diamètre utile des conduits.

Identifier les signes d’obstruction

Plusieurs indices visuels permettent de détecter un problème de drainage sur un mur de soutènement :

• L’apparition de taches sombres et humides localisées sur le parement extérieur.
• Des dépôts blanchâtres de sels minéraux (efflorescences ou salpêtre) autour des joints.
• L’absence totale d’écoulement au niveau des barbacanes après une période de pluie prolongée, alors que le sol en amont reste saturé d’eau.

Techniques de nettoyage simple

Il est recommandé de procéder à une inspection au moins deux fois par an, de préférence à l’automne après la chute des feuilles et au début du printemps. L’utilisation d’une tige métallique souple ou d’un furet de plomberie permet de déloger les accumulations de terre ou de feuilles sèches à l’intérieur du tube. Un récurage régulier permet de maintenir le diamètre de passage libre de tout obstacle. Un rinçage à l’aide d’un jet d’eau basse pression peut compléter l’opération pour éliminer les sédiments fins.

Dans le cas d’installations anciennes totalement obstruées par des racines ou du mortier dégradé, un carottage de rafraîchissement peut être envisagé. Cette opération délicate permet de recréer un passage propre sans déstabiliser la maçonnerie environnante.

Quelles sont les erreurs à éviter ?

Certaines erreurs de conception ou de réalisation peuvent annuler les bénéfices d’une barbacane :

• Oublier le géotextile : Sans ce feutre de séparation, la terre fine s’infiltre dans les graviers et vient boucher l’entrée de la barbacane en quelques mois.
• Poser les tubes à contre-pente : Une pente orientée vers l’intérieur du terrain favorise la stagnation de l’eau au cœur du mur, ce qui accélère la dégradation des liants.
• Utiliser des diamètres trop faibles : Des conduits de section trop étroite se bouchent très rapidement au moindre dépôt de calcaire, de poussière ou de débris.
• Sceller sans laisser de jeu : Le mortier de scellement ne doit jamais déborder à l’intérieur du conduit sous peine de réduire la section utile d’évacuation.

Pour finaliser votre projet d’aménagement de jardin ou de soutènement, prenez le temps d’observer le comportement du sol après les premières précipitations. L’écoulement régulier et fluide de l’eau par les barbacanes validera la réussite de vos travaux de drainage.
