Dalle béton pour terrasse : repères d’épaisseur, treillis et joints de fractionnement

Le projet de création d’un espace extérieur commence par une décision technique essentielle : le dimensionnement du support. Une dalle en béton bien conçue assure la stabilité de votre revêtement au fil des saisons, malgré les intempéries et le gel. Ce guide professionnel détaille les règles d’épaisseur, de dosage et de mise en œuvre pour vous permettre de réaliser un ouvrage durable et sans fissures.

Quelle épaisseur de dalle béton choisir ?

L’épaisseur de la dalle béton pour une terrasse extérieure est directement conditionnée par l’usage prévu et l’intensité des charges à supporter. Selon les données des professionnels du secteur comme Allobeton, l’épaisseur moyenne se situe entre 7 et 15 centimètres.

Dans le cas d’un aménagement de jardin léger ou d’une terrasse piétonne classique, sans charges lourdes fixes, une épaisseur de 10 à 12 cm est recommandée pour garantir une assise stable. Opter pour une épaisseur supérieure pour un usage uniquement piéton s’avère inutile, plus coûteux et esthétiquement moins judicieux.

En revanche, si la dalle est destinée à supporter des charges importantes, comme un abri de jardin maçonné ou un stationnement de véhicule léger, il convient d’augmenter cette mesure. Une allée de parking ou une zone de stationnement nécessite ainsi 12 à 15 cm d’épaisseur, en fonction du type de véhicule. Pour des charges très lourdes, comme le passage occasionnel de camions, une épaisseur de 15 à 17 cm devient indispensable.

Usage de la terrasse	Épaisseur recommandée	Type d’armature courante
Abri de jardin léger	7 à 10 cm	Treillis léger
Terrasse piétonne classique	10 à 12 cm	Treillis soudé de structure
Allée de parking / Véhicule léger	12 à 15 cm	Treillis soudé renforcé
Passage poids lourds ou engins	15 à 17 cm	Double nappe de treillis / HA

La distinction est essentielle avec d’autres types de revêtements fins. Par exemple, les dalles légères en matériaux recyclés destinées à la pose sur plots affichent une épaisseur de seulement 3 à 5 cm. De même, il ne faut pas confondre la dalle structurelle avec une chape de finition, qui est un mortier sans gravier de 3 à 6 cm d’épaisseur, conçu pour recevoir le choix du carrelage extérieur.

Le rôle crucial du hérisson drainant

On néglige trop souvent la couche de fondation située sous la dalle, appelée le hérisson drainant. La dalle en béton ne doit jamais être coulée directement sur la terre végétale. La préparation du sol support détermine en grande partie la tenue de l’ouvrage face aux mouvements de terrain.

Un hérisson de qualité se compose d’un lit de pierres ou de gros gravats sur environ 10 cm d’épaisseur, suivi de 2 à 3 cm de sable allié à de petits cailloux pour égaliser les niveaux. Ce lit de granulats remplit trois fonctions majeures :

• Il stabilise l’assise de la dalle sur un sol meuble ou argileux.
• Il limite les remontées capillaires d’humidité depuis le sol.
• Il offre un drainage optimal de l’eau, limitant les poussées dues au gel.

Pour une terrasse solide, la dalle doit avoir une épaisseur constante sur toute sa surface. C’est le hérisson de fondation qui doit être réglé en pente (environ 1 à 2 % vers l’extérieur de l’habitation) pour guider le profil de la dalle et assurer le bon écoulement des eaux de pluie.

Comment calculer le volume de béton ?

Avant de lancer le chantier, un calcul précis du volume de béton est obligatoire pour commander la bonne quantité de matériaux ou de béton prêt à l’emploi. La formule mathématique pour une surface rectangulaire est simple :

Volume (m³) = Longueur (m) × Largeur (m) × Épaisseur de la dalle (m)

Pour une terrasse de 20 m² (par exemple 5 m par 4 m) avec une épaisseur standard de 10 cm (soit 0,10 m), le calcul est le suivant :
20 × 0,10 = 2 m³ de béton.

Pour vous aider à manipuler ces volumes, vous pouvez utiliser un outil de calcul de dosage ciment-sable-gravier.

Une fois le volume connu, se pose la question du dosage du ciment. La règle générale pour une dalle extérieure en béton armé soumise aux intempéries impose un dosage à 350 kg/m³ de béton. Cela signifie qu’il faut prévoir 350 kg de ciment pour chaque mètre cube de béton produit.

Pour les personnes préparant leur mélange manuellement à la bétonnière, l’utilisation d’un guide de dosage du béton au seau permet de respecter précisément ces proportions.

Ferraillage et chaînage de la dalle

Le béton possède une excellente résistance à la compression mais tolère mal les efforts de traction. C’est pourquoi le ferraillage est indispensable pour éviter que la terrasse ne se fende sous l’effet des variations de température ou des mouvements du sol.

Pour une terrasse standard, on utilise un treillis métallique soudé, tel que le modèle ST25C. Ce treillis doit être surélevé de 3 à 5 cm au-dessus du sol (ou du film polyane) à l’aide de cales pour être parfaitement enrobé au milieu du béton. Il doit s’arrêter à environ 3 cm des bords du coffrage en bois de la dalle afin de ne pas être exposé à l’air libre, ce qui provoquerait sa corrosion.

Sur les grandes surfaces ou les sols instables, l’ajout d’un chaînage périphérique (composé de barres d’acier HA de diamètre 8 à 10 mm) renforce les contours de la dalle. En cas de jonction avec un bâtiment existant, posez un joint de désolidarisation pour éviter que la terrasse ne pousse sur les murs de la maison.

Les joints de fractionnement indispensables

Sous l’action de la chaleur et du froid, le béton se dilate et se contracte de manière continue. Sans point de décompression, la dalle finira par fissurer de manière anarchique.

Les joints de fractionnement permettent de diviser la dalle en portions plus petites (généralement de 15 m² maximum, ou tous les 3 à 4 mètres linéaires). Ces joints, qui prennent souvent la forme de profilés en plastique PVC ou de bandes de polystyrène, doivent affleurer la surface finale de la dalle.

Ils créent des lignes de rupture contrôlées. Si le béton subit des tensions, les fissures se produiront de manière invisible sous le joint, préservant ainsi l’esthétique générale de la terrasse.

Les étapes pour couler la dalle

La réussite d’une dalle extérieure repose sur le respect rigoureux des étapes de pose, depuis le terrassement jusqu’à la cure du béton.

1. Le décaissement : Creusez le sol sur environ 20 cm de profondeur. Cela correspond à l’épaisseur du hérisson (10 cm) et à celle de la dalle (10 cm).
2. La pose du hérisson : Déversez les pierres, puis le sable et les gravillons. Compactez énergiquement l’ensemble à l’aide d’une dame de maçon ou d’une plaque vibrante.
3. Le coffrage : Installez des planches de chantier épaisses (plus de 27 mm) pour contenir le béton. Veillez à intégrer une pente de 1 à 2 % pour faciliter l’évacuation de l’eau de pluie.
4. L’étanchéité : Déroulez un film polyane sur toute la surface pour bloquer les remontées d’humidité.
5. Le ferraillage : Disposez les cales, puis posez le treillis soudé en respectant un chevauchement d’au moins 15 cm entre les plaques.
6. Le coulage : Coulez le béton (idéalement dosé à 350 kg/m³). Répartissez-le à l’aide d’un râteau, tirez la surface à la règle de maçon en prenant appui sur le coffrage, puis lissez à la taloche.
7. Le séchage : Attendez au moins 24 heures avant de retirer délicatement les planches de coffrage. Le séchage complet à cœur nécessite un mois complet avant de pouvoir poser un revêtement lourd comme du carrelage ou une structure pour une terrasse en bois sur lambourdes.

En fin de chantier, avant de valider votre ouvrage ou de procéder aux finitions, effectuez un contrôle visuel de la planéité à la règle de deux mètres et assurez-vous que l’eau s’écoule naturellement vers l’extérieur de la propriété.

Les erreurs critiques de mise en œuvre à éviter

La réalisation d’une dalle extérieure en béton ne tolère aucune approximation sous peine de voir apparaître des désordres structurels irréversibles. Voici les pièges majeurs identifiés par les professionnels du bâtiment et les solutions pour les contourner.

L’ajout excessif d’eau dans le mélange

Lors de la préparation du béton à la bétonnière ou lors de la réception d’un camion toupie, la tentation est grande de rajouter de l’eau pour rendre le béton plus fluide et plus facile à tirer à la règle. C’est une erreur technique majeure. Un excès d’eau dilue le liant et réduit drastiquement la résistance finale du béton à la compression. De plus, lors du séchage, l’évaporation de cette eau excédentaire provoque un retrait important, entraînant l’apparition de microfissures de surface (faïençage) et affaiblit la résistance au gel.

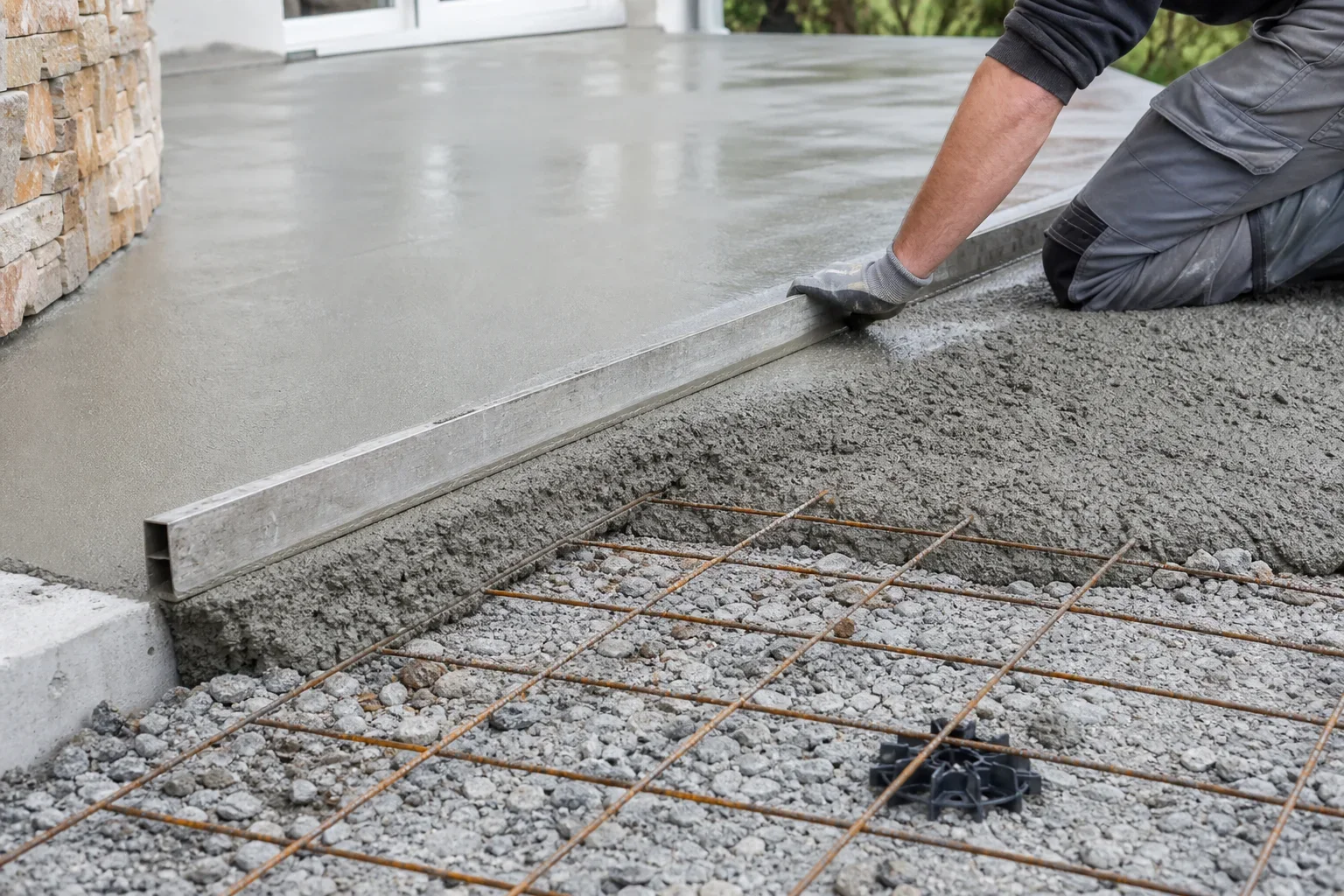

Le mauvais positionnement du treillis soudé

Poser le treillis métallique directement sur le film polyane ou sur le hérisson avant de couler le béton annule totalement son efficacité. Pour jouer son rôle de renfort face aux forces de traction, l’armature doit être parfaitement noyée au cœur du béton, idéalement dans le tiers inférieur de l’épaisseur de la dalle. L’utilisation de cales d’enrobage en plastique ou en béton est obligatoire pour maintenir le treillis surélevé pendant toute la durée du coulage et du talochage.

L’absence de cure du béton par temps chaud ou venté

Le béton ne sèche pas, il fait sa prise par réaction chimique (hydratation du ciment). Si l’eau contenue dans le mélange s’évapore trop rapidement sous l’effet du soleil ou d’un vent sec, la réaction s’interrompt. Ce phénomène de dessiccation superficielle rend la surface de la dalle poudreuse, fragile et sujette aux fissures de retrait plastique. Pour l’éviter, il est indispensable de pulvériser un produit de cure homologué ou de maintenir la dalle humide en l’arrosant régulièrement d’une fine pluie d’eau et en la recouvrant d’une bâche plastique pendant les 3 premiers jours.

Le coulage par températures extrêmes

Il ne faut jamais couler de béton si la température ambiante est inférieure à 5 °C ou supérieure à 30 °C. Par temps de gel, l’eau contenue dans le béton non encore durci gèle, augmente de volume et détruit la structure interne du matériau. Par forte chaleur, l’évaporation trop rapide compromet la résistance finale de l’ouvrage.

Exemples pratiques de dimensionnement et de mise en œuvre

Pour mieux visualiser l’application de ces règles techniques, voici deux cas concrets de chantiers d’aménagement extérieur.

Cas pratique 1 : Création d’une terrasse piétonne de 24 m² attenante à une maison

• Configuration : Terrasse de 8 m de longueur sur 3 m de largeur, destinée à recevoir un revêtement en carrelage grès cérame.
• Dimensionnement retenu : Épaisseur de dalle de 12 cm. Volume de béton nécessaire : 8 m × 3 m × 0,12 m = 2,88 m³ (prévoir 3 m³ pour compenser les irrégularités du sol).
• Préparation du sol : Décaissement sur 22 cm de profondeur. Pose d’un hérisson drainant de 10 cm d’épaisseur en graves 20/40 compactées, suivi d’un lit de pose de 2 cm de sable pour l’égalisation.
• Pente de drainage : Réglage du hérisson et du coffrage pour obtenir une pente constante de 1,5 % (soit 1,5 cm de dénivelé par mètre linéaire) orientée vers le jardin pour éloigner les eaux de pluie des fondations de la maison.
• Ferraillage : Pose d’un film polyane de protection, puis installation d’un treillis soudé de structure surélevé sur des cales de 3 cm. Pose d’une bande de désolidarisation périphérique de 10 mm d’épaisseur le long du mur de la maison.
• Joints de fractionnement : Division de la longueur de 8 m en deux sections de 4 m à l’aide d’un joint de fractionnement en PVC de 40 mm de hauteur, créant deux dalles indépendantes de 12 m² chacune.

Cas pratique 2 : Réalisation d’une dalle pour abri de jardin maçonné de 9 m²

• Configuration : Dalle de 3 m par 3 m destinée à supporter un abri de jardin en parpaings avec toiture en tuiles.
• Dimensionnement retenu : Épaisseur de dalle de 15 cm sur la périphérie (bêche de fondation) et 12 cm sur la partie centrale pour supporter le poids des murs.
• Ferraillage spécifique : Utilisation d’un treillis soudé renforcé associé à un chaînage périphérique en acier HA de 8 mm de diamètre pour ceinturer la dalle et supporter la charge des murs en maçonnerie.

Limites techniques et alternatives de conception

Bien que la dalle en béton traditionnelle soit la solution la plus courante, elle présente certaines limites techniques qu’il convient d’analyser avant de démarrer les travaux.

Les limites de la dalle en béton traditionnelle

• Imperméabilisation des sols : Une dalle en béton classique rend le sol totalement imperméable. Dans les zones soumises à des réglementations strictes sur la gestion des eaux pluviales (PLU), cela peut poser des difficultés administratives ou nécessiter la création d’un puits d’infiltration.
• Poids de l’ouvrage : Avec une masse volumique d’environ 2400 kg/m³, une dalle en béton de 12 cm d’épaisseur pèse près de 288 kg par mètre carré. Sur un sol instable, argileux ou sujet aux mouvements de terrain, ce poids important peut provoquer des tassements différentiels et des cassures.
• Temps de séchage incompressible : Le délai de cure de 28 jours minimum avant la pose d’un revêtement collé (carrelage, pierre) rallonge considérablement la durée globale du chantier.

Les alternatives techniques modernes

• La dalle en béton bas carbone : Pour réduire l’empreinte environnementale du projet, il est possible d’utiliser des bétons formulés avec des liants alternatifs (laitier de haut-fourneau, cendres volantes) qui réduisent les émissions de CO2 liées à la fabrication du ciment.
• La pose sur plots : Pour une terrasse piétonne, l’alternative de la pose de dalles épaisses (3 à 5 cm) directement sur plots autonivelants posés sur un sol stabilisé et recouvert d’un géotextile permet de s’affranchir du coulage d’une dalle en béton. Cette solution assure un drainage naturel de l’eau entre les joints des dalles et permet un accès facile aux réseaux enterrés.
• Les dalles alvéolaires drainantes : Pour les allées de circulation ou de stationnement, l’utilisation de structures alvéolaires remplies de graviers ou de gazon permet de conserver la perméabilité du sol tout en assurant la portance nécessaire aux véhicules.
